一般來說,擁有 4 顆以上硬碟的話,最好優先考慮使用 RAID 10 ,畢竟讀寫速度是比 RAID 5 來的優異。除非是有預算限制、可用容量考量,才會考慮使用 RAID 5 。在文章中,會比較兩種 RAID 的使用時機、實際考量與 Intel VROC 建立 RAID 10 的讀寫速度。完整【 Stripe Size 】vs【 Throughput】的測試結果與軟體設定參數如下:
1). Stripe Size: 4KB, 8KB, 16KB, 32KB, 64KB, 128KB
2). Data Size: 4KB, 16KB, 64KB, 256KB, 1024KB
3). QD: 1, 2, 4, 8, 16, 32
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_f5f5623979c202bf459dc343ef28ef0df4e76008c14d8196cff4dde7165d38b7119e45f703d8781b25dbd3e86f3c85f537a0ab8971f66950138a967469311246.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_b48be0c98b8af5c5458268ee00df80d0cee1ae8e6b361d9d7a35dc9b7800bde9010cebe6749b2fb79701af30b68af95fffbd11a120e5ff216f439bb0463544fd.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_f48d1d383c4e731404810b9049dcea63cd80dc53b9e868b3cc84c85400f0ede37490dfb6631aebe70f15ee68554878efbdc825f3d952bb6c02ced2174670abc1.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_09e17556b39749d31dbd14f13dad7bfdc965e2c40335e0a309766210f279a966627139d1777572259ae297cbd5b60ec46da8229d784d3879f96dcd3b621d530d.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_40050673cf49433dc1b889459b919b076551ff394f4e5c4aafe9613d37c0081f25f9bb99d9ab3880f681778b523834a1d64ac9f9625a93f2102a7117e6b86ecc.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_adcaabfbe0f11d80d8b5cc0b12388ad6c33c7d8dafbf693785dfbf27534d95bef4ad7ba15b35db2ffa5021fa62a4607e7948c7198291e11f3011ba0af30e5449.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_e9061e964c8e6c9959fcf70fd43391591538fe3078ab20c1f4151f60eb25d59d6216c6d05e160f843a2bd82e4d7a267b431ceea4b95e80948948984a90179e15.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_842ee3fd8bc62cb767baff0ccfa72f880790ccc4050b91181077b87478b4d84858be6ac27e7cd3739a5c2a0cb0092fa8dfb5e50e24e2205b1e9f1c88fd58ab89.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_16b25704bf8292da72481a86c26c3619d590449dadf2846af8d622750e4e96c6d84eb66a80a23c238525b992bf8b1935f5c8fa616920a9f36eacd4329a904dc0.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_d21799e4b46e93eac9583ac64730263dc6824efcc77b720f510daf077a8419163cb0b4ca98b1a04fca463fe1edd2891edfad100998af72706817ace6fdfccff3.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_a122d9f978d4ae8255b2bd2e708adbe55c844af30e50d24746302ab29fbcbb64181a688830679ffd4457222071f07dd547bc7f36ea1cc4e5cbf289b76bbc881f.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_a8e2d2ed9a3799d70884ea3d313d4eec8dd0a8b4c6528cee810f3c0710600bae3e90dc4bfd31d981023d3c3cf2db1bd3ad578b94ce004c7dfe5ebbc3f25fe0f6.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_aaa7d834e588188e8f48d385b1a992bf2adff2ca84896f871b14ff274c1d66f6ad6e0576d1d9b167cd65130f7e2baf96ecaea3cc9630c19214ec30fb5fb0ed21.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_294869dd23d387349d9b26da2cdd21fc66baf45aa4e1f1d2b498ae0e15e75160ab728c937c6e782a0ccb7a806cb0433dad464e56fc8a04f4456636d0c21debd7.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_f7089a2bc08d361d03bc77ff62e4d481455478717c798cb05c6903a5818536a591d680439c7e80c47087d5efa031ba045c0611d0bddbe4af77bf4eb6dd53ceeb.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_de2e4068a81634911eb89d62d32b3aa3e5f16b5bb7ad9c8f96878e4d8690d362a72391bfb6f346d2d11b016e8ee926612c880ca29ef2d9f4ebad079cdebb7a3c.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_c272fa90e958458c4320d79d90bb6347cdbb28382fd799d076610e16c87acccfbaeccd7e76167dd377ae775b4e2eaf03688ad7293e2f5c4ae154b7f235654023.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_5c5dd2291025b55985b6b302012c9b40632761e138eb2e5a03ecdff8195125059ad10d79814279813ed629c5e66378b4559c2bc57a6662ae90a0f440655b3283.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_32f7817c4c8777308f46d2aca499ac98d4dedfb6a9a4e782176f9953ec05235cb052654cb48f03457720d1f64bc93c975b490a10cf45ddfb59c182b8375e55c6.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_1e2040148c86e5d8c2f146f6d5644401631b7e7d94257fe428d5a767bbf5baa2790adcfc964dd6d10c6efea07945a1316ed06dbaec87eda44800d20e9554ac53.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_ea69f58c2530a41bb2378bcf712294b884a40e7f3a9bc5a71a080b9ae095c26e89ce39ec880948bb35d215fa0782ab11ae5a266b9d1ee28df91ab012507d3a60.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_e9b587c58c2155ff4f559a90c6fdeb1ca2e4d7b1cd51f1349dd09e51e8caf5cfcd4f769ec6b0f0ea42704f4f391f50171a1b16b514f69f429e6ecf98f5857990.js
RAID 5 vs RAID 10,哪一個適合你?
使用 Intel VROC 軟體進行測試,數據結果在後面的章節中。
Intel VROC / RST / RSTe 的差異兩個 RAID Types 並沒有哪一個是最好的,而是要考慮哪一種 RAID 比較適合你的應用。對於 RAID 5 而言,假使其中一顆硬碟壞掉的話,需要透過重建的過程,將所有資料還原回去;然而對於 RAID 1 而言,假使有一顆硬碟壞掉的話,就只是從備用的硬碟中,將資料複製到新的硬碟上面而已。
我想大家都知道,RAID 5 的技術中,要重建完整資料的話,是需要從其他剩餘的正常硬碟中,透過檢查碼與資料的資訊,將遺失的資料計算還原回來。而這一個行為,是相當耗時的一件事,並且對於電腦而言, CPU 會處在高使用率的狀態,所以系統容易發生當機或升高其他不預期意外的風險。
但是另一點,RAID 5 相對於 RAID-10 而言,的確是存在較高的儲存容量。然而,RAID-10 就需要更多預算使用更多顆硬碟,才能達到相同的儲存容量。
所以,在決定建立 RAID 5 還是 RAID-10 之前,先問自己你的使用情境到底是比較像以下的哪一種呢?
架站需求
對於架站需求的使用者,RAID 5 決定是比較適合的!因為 RAID 5 能夠在儲存容量、讀寫效能、安全性、容錯方面…等,整體方面比較能夠取得平衡點。
極度重視讀寫效能
對於讀寫速度有特別要求的人而言,RAID-10 是首選!因為它並不需要計算檢查碼、也不會讓系統處在高負載狀態下進行資料重建,衍伸出不預期的意外風險。而且,理論上 RAID-10 的讀取速度比 RAID 5 多一倍。
快速資料重建
對於需要在短時間內,完成資料重建的話,RAID-10 是首選!因為 RAID 5 須要花長時間,計算檢查碼後,將所有資料還原回來。
重視 CP 值
對於預算受限,需要做出最經濟效益的 RAID,那麼 RAID 5 是首選!因為 RAID-10 的儲存容量,只有總硬碟容量的一半而已(假設所有硬碟的容量都相同);相對於 RAID 5 的話,儲存容量會是總硬碟容量的 2 / 3 或 3 / 4 …,取決於使用的硬碟顆數。
資料庫應用
對於有資料庫應用的人而言,RAID-10 是首選!因為它具備較好的讀寫效能與資料安全性,容錯能力高於RAID 5。
RAID 10 的測試數據
看完以上的實例說明後,相信大家對於如何決定建立 RAID 5 或 RAID 10,應該都比較清楚有哪些方面需要考慮了。接下來,就讓我們來看完整的測試數據,結果會依序分成 4 個部分:
- Sequential Read
- Sequential Write
- Random Read
- Random Write
每一張圖表當中,黑色虛線是原本單一顆 HDD 的讀寫結果,而圖中有顏色的實線就是不同 Stripe Size 所產生的讀取速度。其中:
- X 軸: QD( Queue Depth )
- Y 軸: 速度,單位是 MB/s
RAID-10 HDD Sequential Read

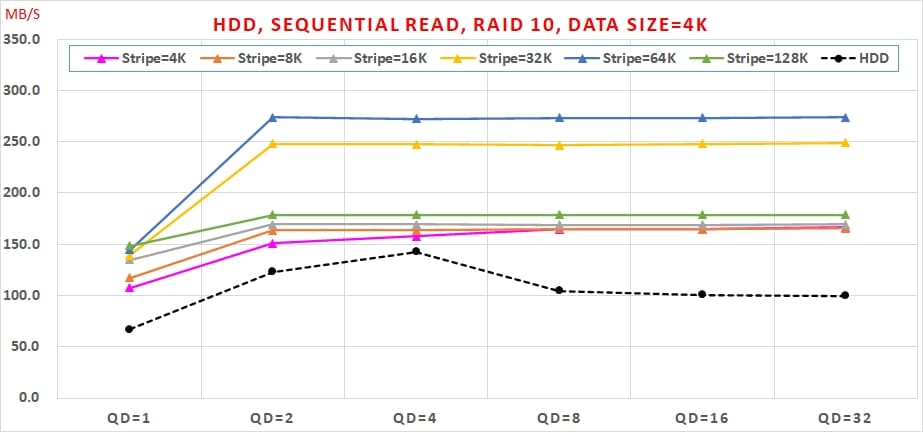

圖1、Intel VROC HDD 效能, Sequential Read, Data Size=4K

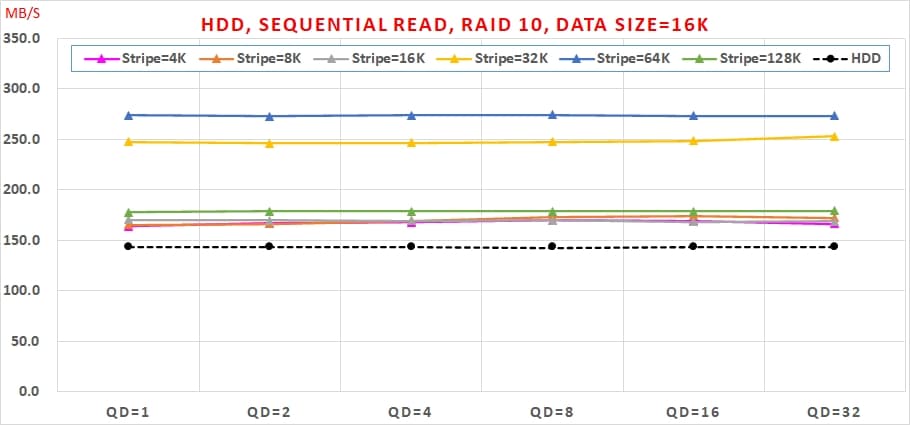

圖2、Intel VROC HDD 效能, Sequential Read, Data Size=16K

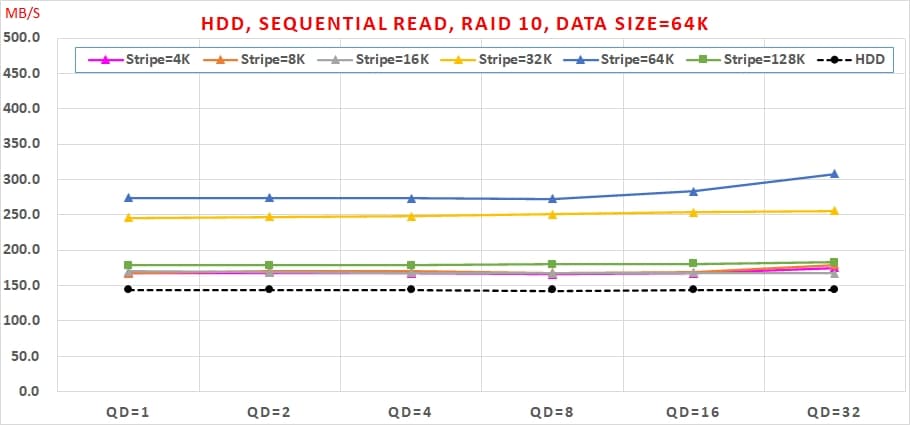

圖3、Intel VROC HDD 效能, Sequential Read, Data Size=64K

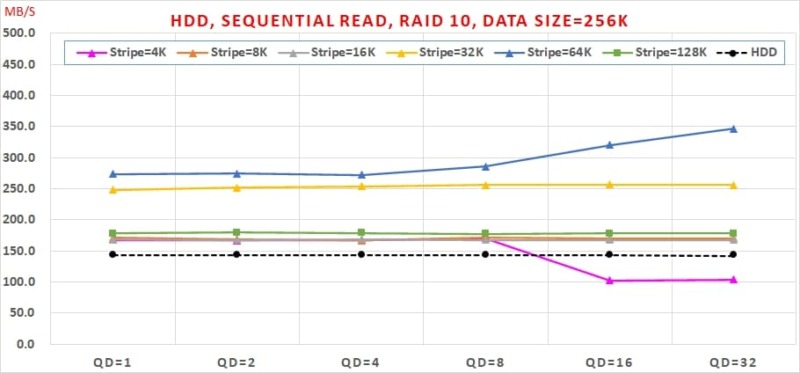

圖4、Intel VROC HDD 效能, Sequential Read, Data Size=256K

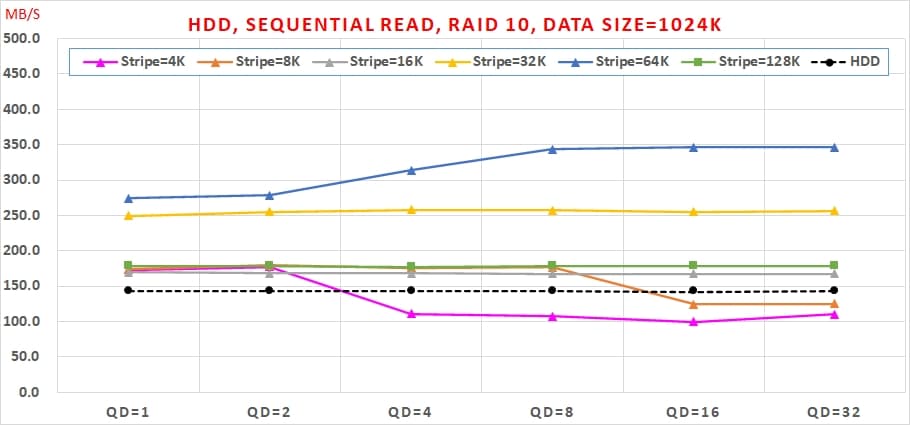

圖5、Intel VROC HDD 效能, Sequential Read, Data Size=1024KRAID-10 HDD Sequential Write

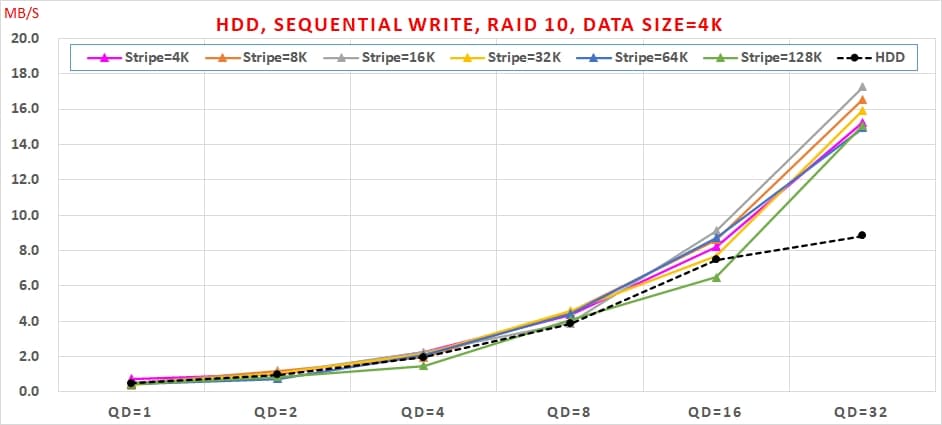

圖6、Intel VROC HDD 效能, Sequential Write, Data Size=4K

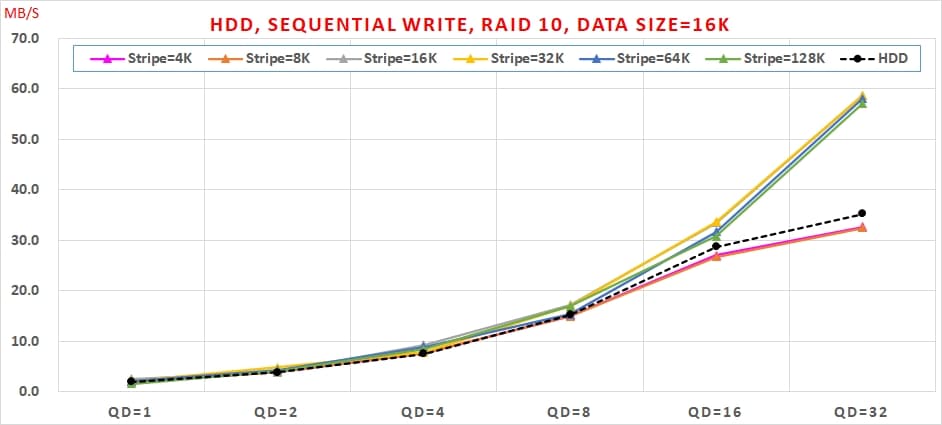

圖7、Intel VROC HDD 效能, Sequential Write, Data Size=16K

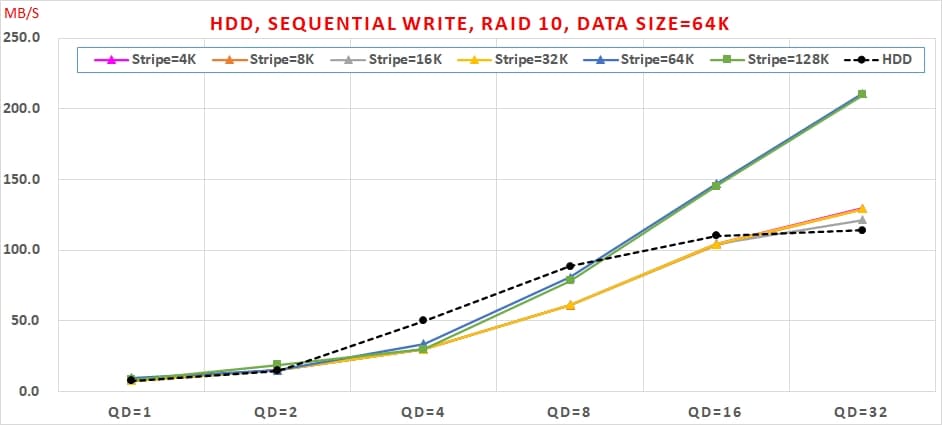

圖8、Intel VROC HDD 效能, Sequential Write, Data Size=64K

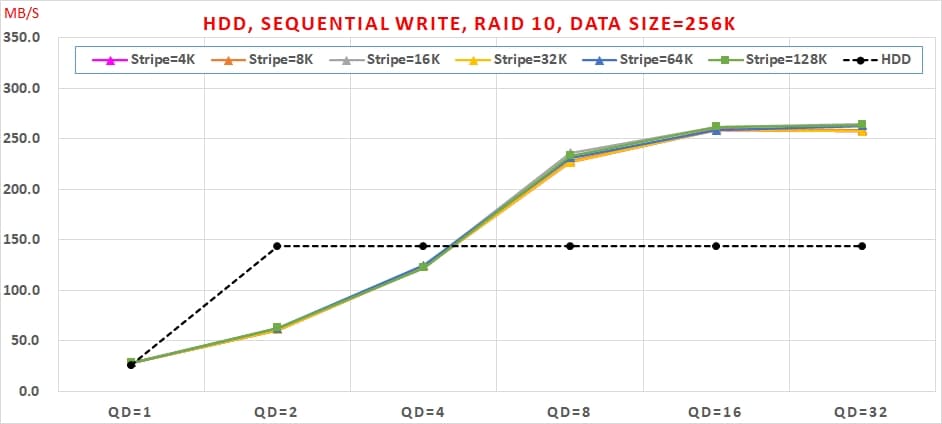

圖9、Intel VROC HDD 效能, Sequential Write, Data Size=256K
圖10、Intel VROC HDD 效能, Sequential Write, Data Size=1024KRAID-10 HDD Random Read

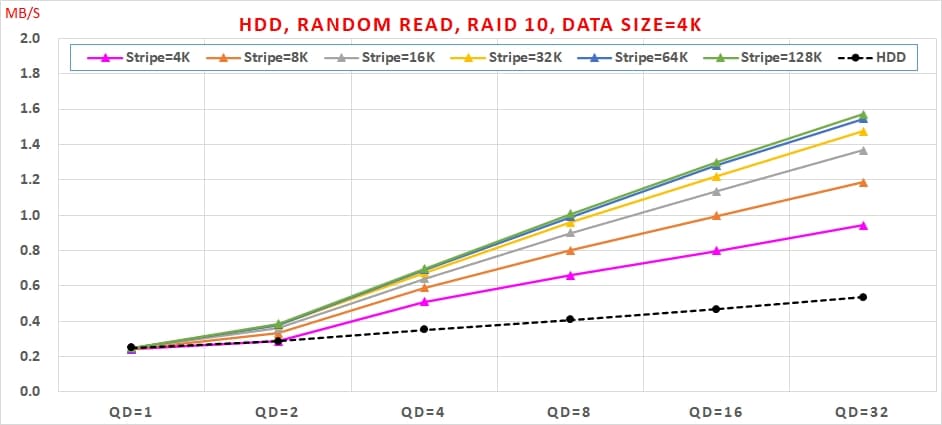

圖11、Intel VROC HDD 效能, Random Read, Data Size=4K

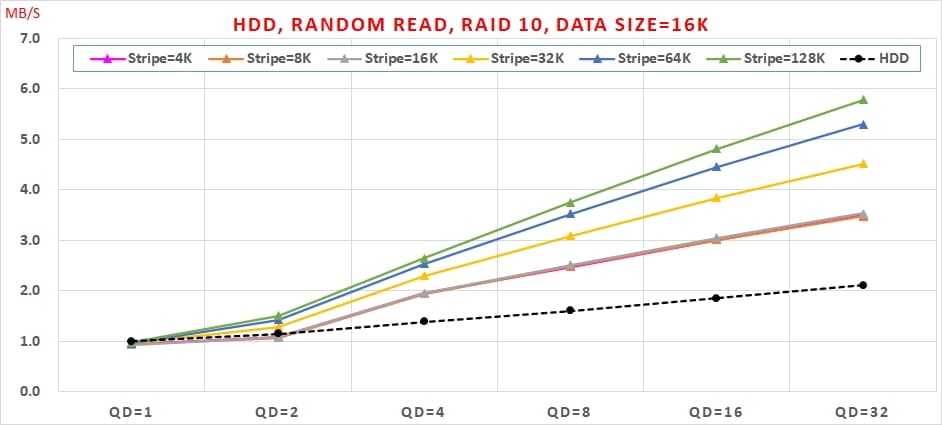

圖12、Intel VROC HDD 效能, Random Read, Data Size=16K
圖13、Intel VROC HDD 效能, Random Read, Data Size=64K

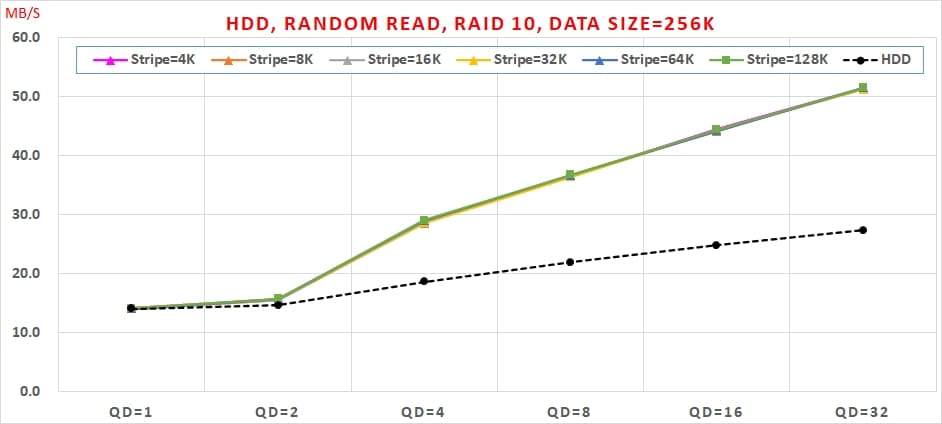

圖14、Intel VROC HDD 效能, Random Read, Data Size=256K

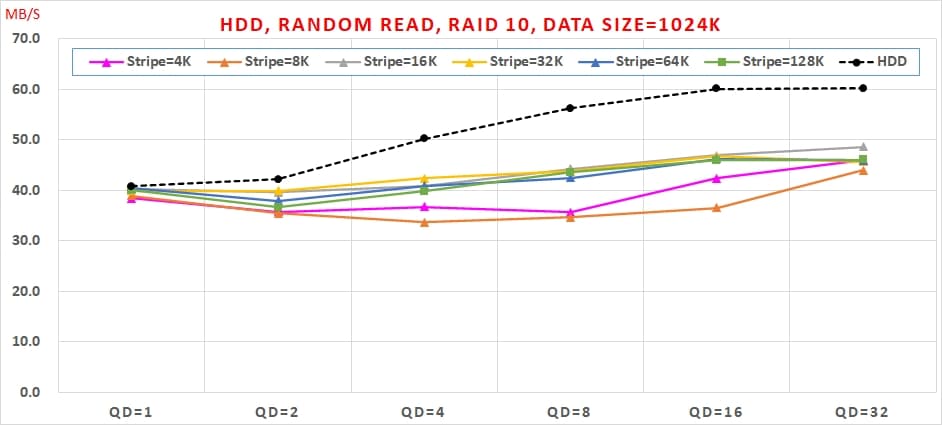

圖15、Intel VROC HDD 效能, Random Read, Data Size=1024KRAID-10 HDD Random Write

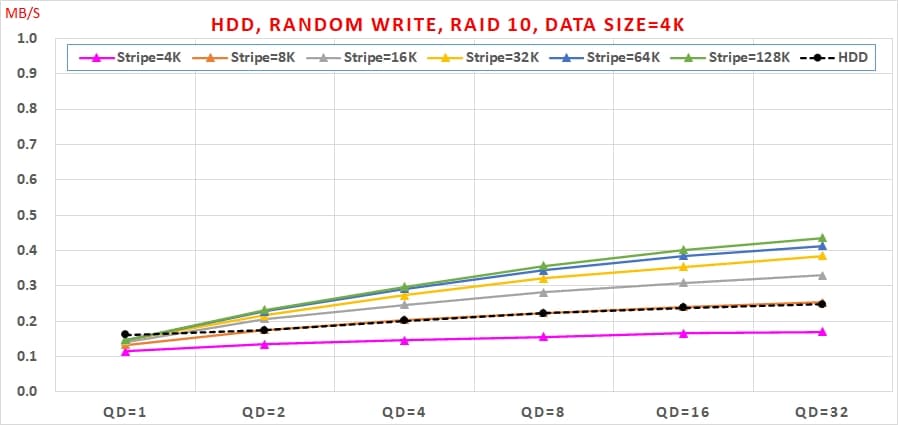

圖16、Intel VROC HDD 效能, Random Write, Data Size=4K

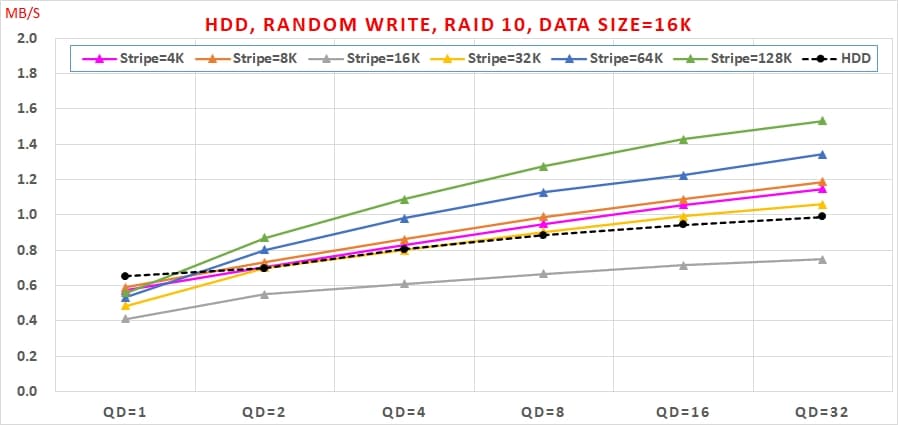

圖17、Intel VROC HDD 效能, Random Write, Data Size=16K

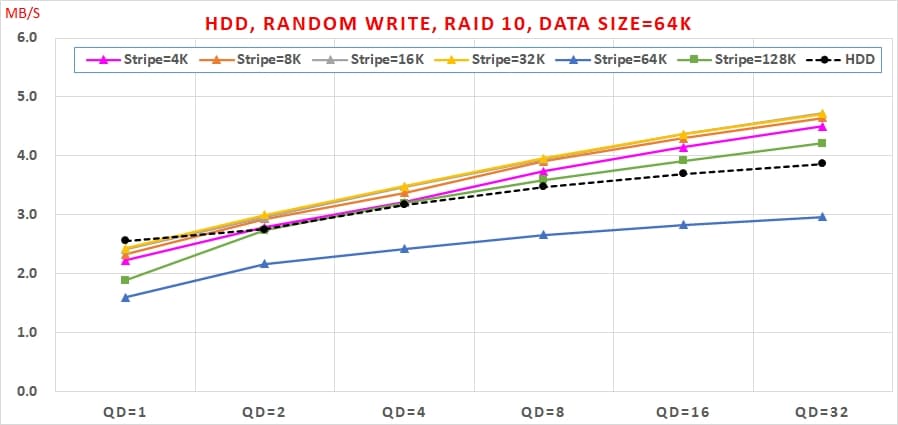

圖18、Intel VROC HDD 效能, Random Write, Data Size=64K

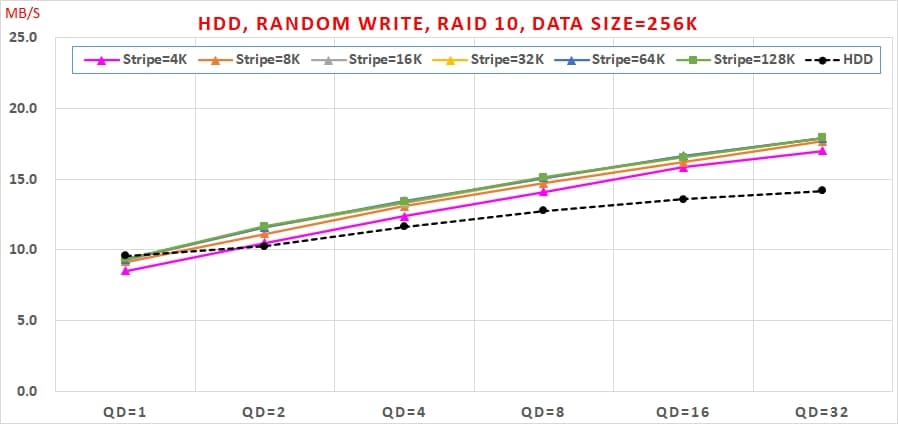

圖19、Intel VROC HDD 效能, Random Write, Data Size=256K

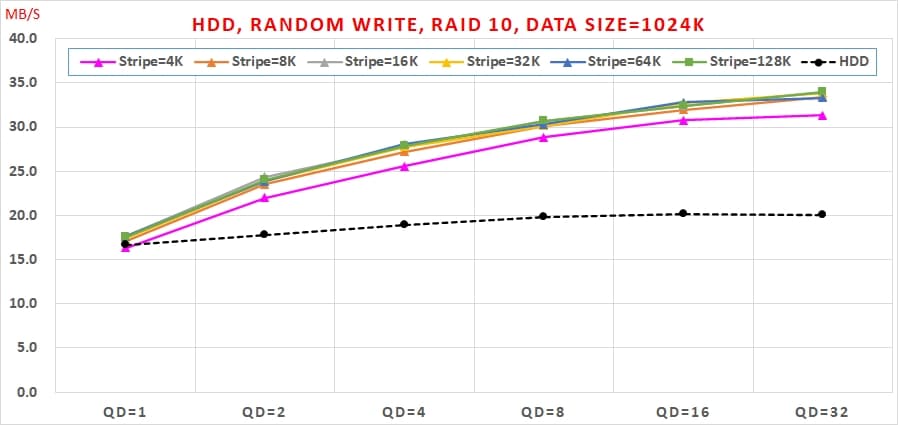

圖20、Intel VROC HDD 效能, Random Write, Data Size=1024KIntel VROC HDD RAID 10 結論
看完以上測試結果後,假使比較注重 Sequential Read/Write 的話, Stripe Size 應該要設定 64KB ,才是最適當的選擇。
假使比較注重 Random Read/Write 的話, Stripe Size 應該要設定 128KB ,才是最適當的選擇。不過,憑良心講, Random Read/Write 的數據,以速度的絕對值來看的話,幾乎都不會差距太多。
所以,我還是傾向將 Stripe Size 設定為 64KB。
