相信很多人都跟我一樣,剛接觸 RAID (磁碟陣列) 的時候,都會想問:哪一種磁碟陣列最好呢?其實,這是一個沒有標準答案的問題。為什麼呢?簡單說,這個問題決定在每個人的需求,當自己知道要什麼程度的資料安全等級,也才能選擇最適合自己的磁碟陣列類型。
在網路上,可以很容易地找到教學、原理、差異…等文章,但是對於讀寫效能的測試結果,倒是很難找到完整的圖表來參考。為了想找到每一個磁碟陣列的最佳化軟體設定,所以就做些苦工,從數據結果來決定軟體設定。希望整個系列的測試結果,對想要使用主機板磁碟陣列( Intel VROC )的人,有些幫助。
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_f5f5623979c202bf459dc343ef28ef0df4e76008c14d8196cff4dde7165d38b7119e45f703d8781b25dbd3e86f3c85f537a0ab8971f66950138a967469311246.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_b48be0c98b8af5c5458268ee00df80d0cee1ae8e6b361d9d7a35dc9b7800bde9010cebe6749b2fb79701af30b68af95fffbd11a120e5ff216f439bb0463544fd.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_f48d1d383c4e731404810b9049dcea63cd80dc53b9e868b3cc84c85400f0ede37490dfb6631aebe70f15ee68554878efbdc825f3d952bb6c02ced2174670abc1.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_09e17556b39749d31dbd14f13dad7bfdc965e2c40335e0a309766210f279a966627139d1777572259ae297cbd5b60ec46da8229d784d3879f96dcd3b621d530d.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_6bc5e1e0e0de3522f8a3fb3fd3d57151f38e64ef54b9764a005b18bc071c29813e889fa36af73a746edcd2982f86693c09d4281826185a9f5a2b3eaeecb3c3cb.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_adcaabfbe0f11d80d8b5cc0b12388ad6c33c7d8dafbf693785dfbf27534d95bef4ad7ba15b35db2ffa5021fa62a4607e7948c7198291e11f3011ba0af30e5449.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_e9061e964c8e6c9959fcf70fd43391591538fe3078ab20c1f4151f60eb25d59d6216c6d05e160f843a2bd82e4d7a267b431ceea4b95e80948948984a90179e15.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_842ee3fd8bc62cb767baff0ccfa72f880790ccc4050b91181077b87478b4d84858be6ac27e7cd3739a5c2a0cb0092fa8dfb5e50e24e2205b1e9f1c88fd58ab89.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_16b25704bf8292da72481a86c26c3619d590449dadf2846af8d622750e4e96c6d84eb66a80a23c238525b992bf8b1935f5c8fa616920a9f36eacd4329a904dc0.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_d21799e4b46e93eac9583ac64730263dc6824efcc77b720f510daf077a8419163cb0b4ca98b1a04fca463fe1edd2891edfad100998af72706817ace6fdfccff3.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_a122d9f978d4ae8255b2bd2e708adbe55c844af30e50d24746302ab29fbcbb64181a688830679ffd4457222071f07dd547bc7f36ea1cc4e5cbf289b76bbc881f.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_a8e2d2ed9a3799d70884ea3d313d4eec8dd0a8b4c6528cee810f3c0710600bae3e90dc4bfd31d981023d3c3cf2db1bd3ad578b94ce004c7dfe5ebbc3f25fe0f6.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_aaa7d834e588188e8f48d385b1a992bf2adff2ca84896f871b14ff274c1d66f6ad6e0576d1d9b167cd65130f7e2baf96ecaea3cc9630c19214ec30fb5fb0ed21.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_294869dd23d387349d9b26da2cdd21fc66baf45aa4e1f1d2b498ae0e15e75160ab728c937c6e782a0ccb7a806cb0433dad464e56fc8a04f4456636d0c21debd7.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_f7089a2bc08d361d03bc77ff62e4d481455478717c798cb05c6903a5818536a591d680439c7e80c47087d5efa031ba045c0611d0bddbe4af77bf4eb6dd53ceeb.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_de2e4068a81634911eb89d62d32b3aa3e5f16b5bb7ad9c8f96878e4d8690d362a72391bfb6f346d2d11b016e8ee926612c880ca29ef2d9f4ebad079cdebb7a3c.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_c272fa90e958458c4320d79d90bb6347cdbb28382fd799d076610e16c87acccfbaeccd7e76167dd377ae775b4e2eaf03688ad7293e2f5c4ae154b7f235654023.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_5c5dd2291025b55985b6b302012c9b40632761e138eb2e5a03ecdff8195125059ad10d79814279813ed629c5e66378b4559c2bc57a6662ae90a0f440655b3283.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_32f7817c4c8777308f46d2aca499ac98d4dedfb6a9a4e782176f9953ec05235cb052654cb48f03457720d1f64bc93c975b490a10cf45ddfb59c182b8375e55c6.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_1e2040148c86e5d8c2f146f6d5644401631b7e7d94257fe428d5a767bbf5baa2790adcfc964dd6d10c6efea07945a1316ed06dbaec87eda44800d20e9554ac53.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_ea69f58c2530a41bb2378bcf712294b884a40e7f3a9bc5a71a080b9ae095c26e89ce39ec880948bb35d215fa0782ab11ae5a266b9d1ee28df91ab012507d3a60.js
https://hipay0.com/wp-content/cache/breeze-minification/js/breeze_e9b587c58c2155ff4f559a90c6fdeb1ca2e4d7b1cd51f1349dd09e51e8caf5cfcd4f769ec6b0f0ea42704f4f391f50171a1b16b514f69f429e6ecf98f5857990.js
Intel VROC 支援 SSD RAID 10
在整個系列中,就是想了解使用主機板軟體:Intel VROC,在使用不同的【 Stripe Size 】對【 Throughput】的關係變化。所以,統一使用以下的參數,來看 4 種磁碟陣列類型的讀寫速度變化。
- 軟體參數:
- Intel VROC Stripe Size:4KB, 8KB, 16KB, 32KB, 64KB, 128KB
- IOmeter Data Size ( 同於 Block Size ):4KB, 16KB, 64KB, 256KB, 1024KB
- IOmeter QD:1, 2, 4, 8, 16, 32
- Intel VROC RAID 10 Stripe Size:4KB, 8KB, 16KB, 32KB, 64KB, 128KB
測試結果
對於測試結果的數據,會按照順序分成以下 4 個部分呈現:
- Sequential Read
- Sequential Write
- Random Read
- Random Write
而每一張圖,都會有黑色虛線,指的是單顆 SSD 的讀寫結果;而圖中有顏色的實線,也就是使用不同 Stripe Size,所得到的讀寫速度結果。其中:
- X 軸:QD( Queue Depth )
- Y 軸:速度,單位是 MB/s
本篇文章的不專業測試數據,並不表示是 Intel VROC 可以呈現的最佳結果。只是想知道在相同的條件下,使用不同的軟體參數,使用 SSD 的讀寫速度變化!

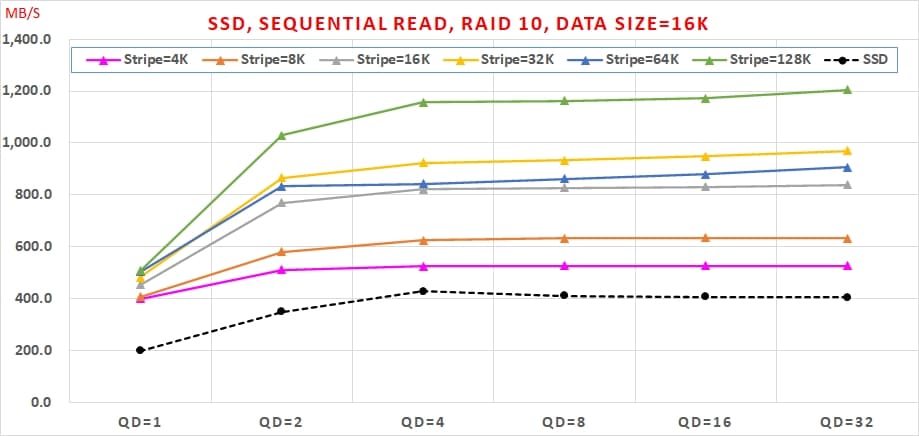

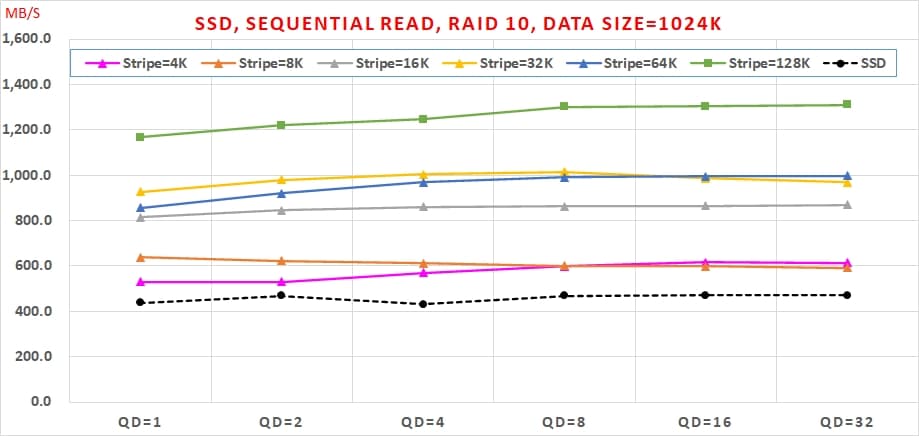

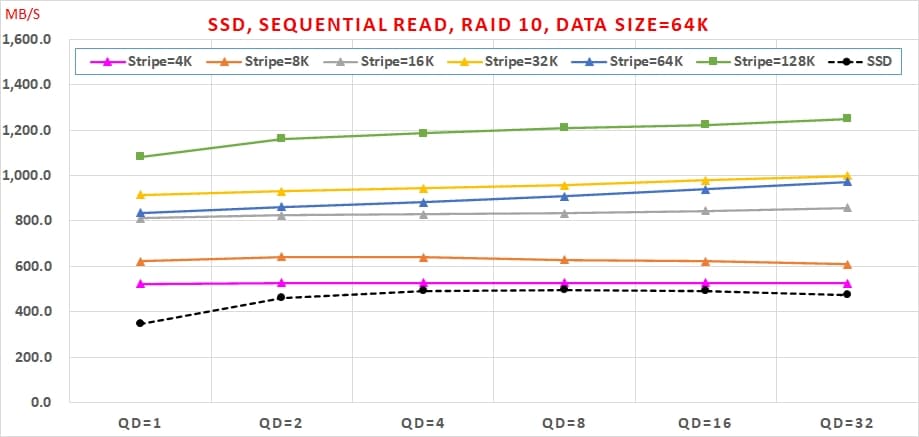

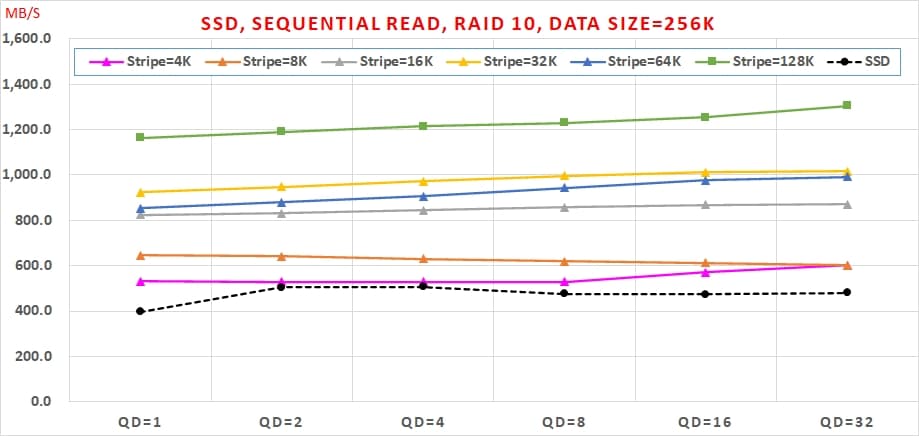

Sequential Read 數據

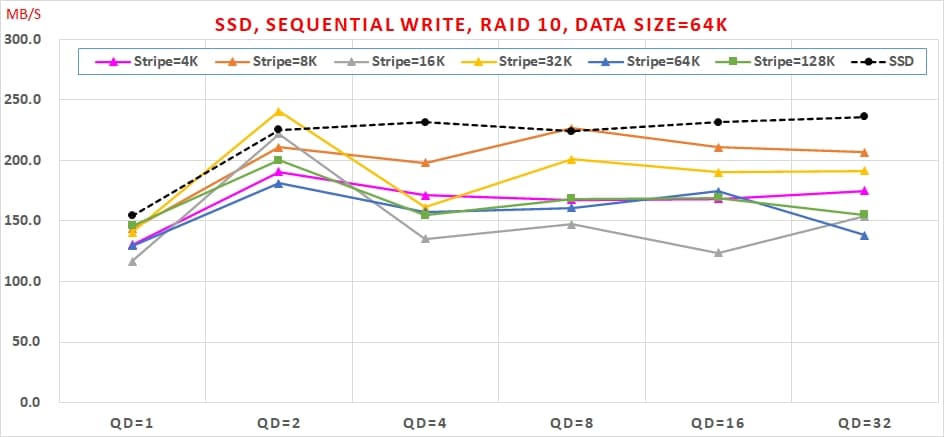

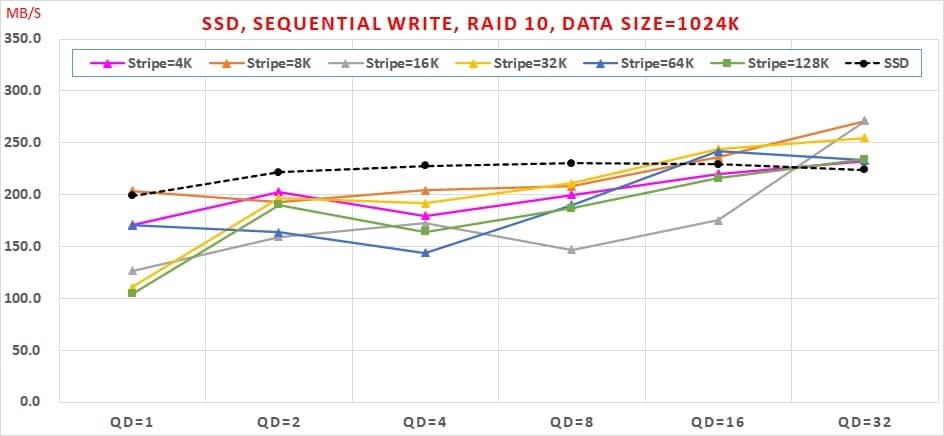

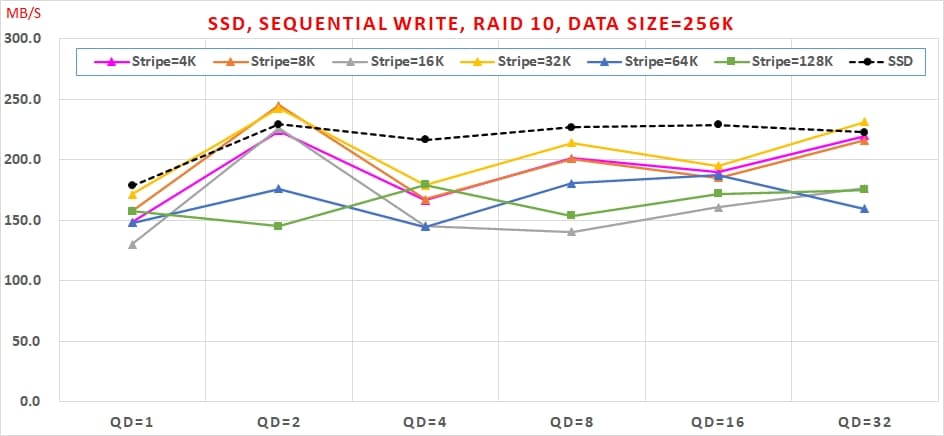

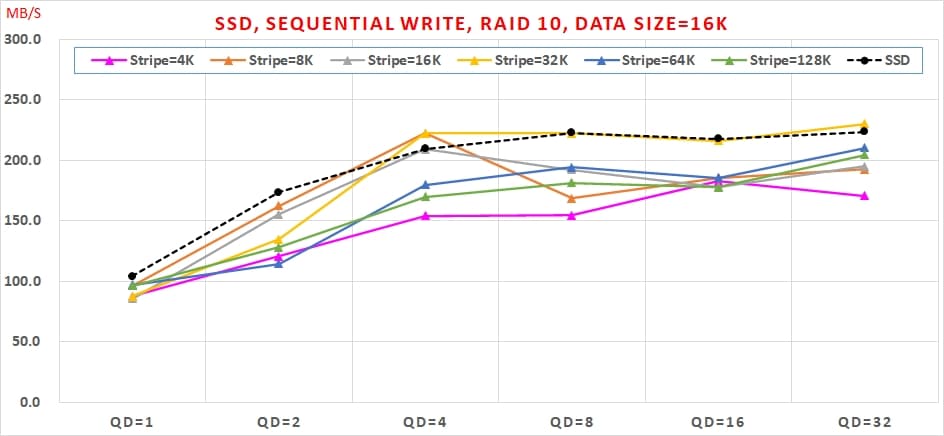

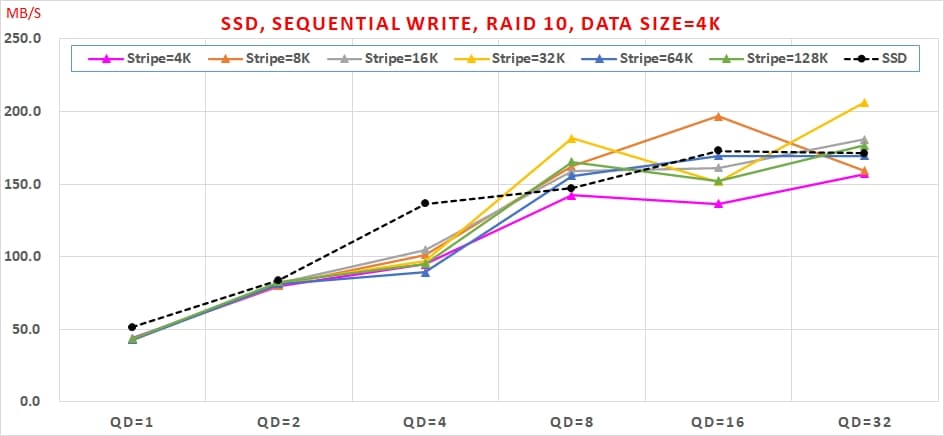

Sequential Write 數據

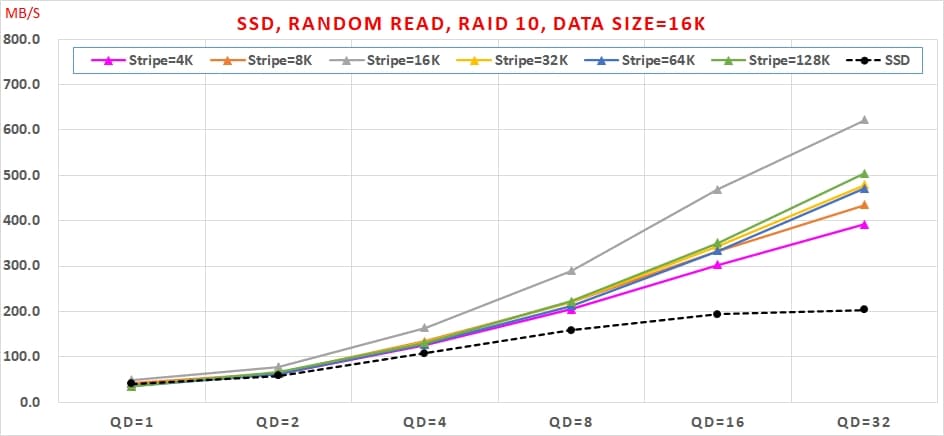

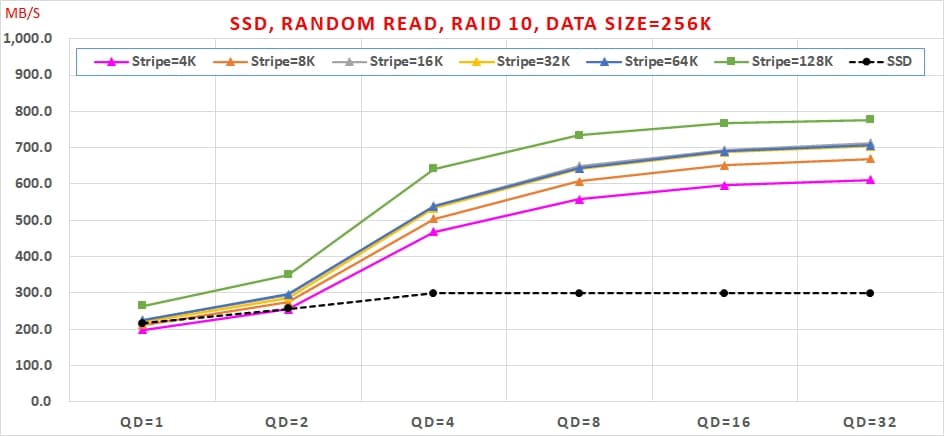

Random Read 數據

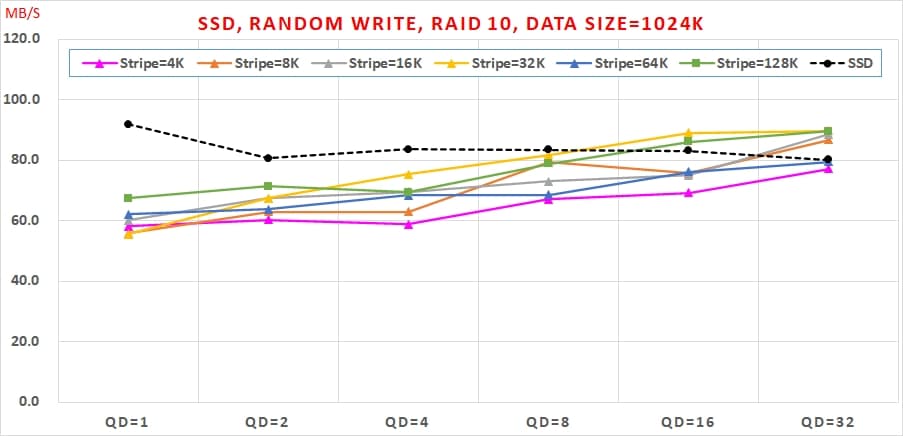

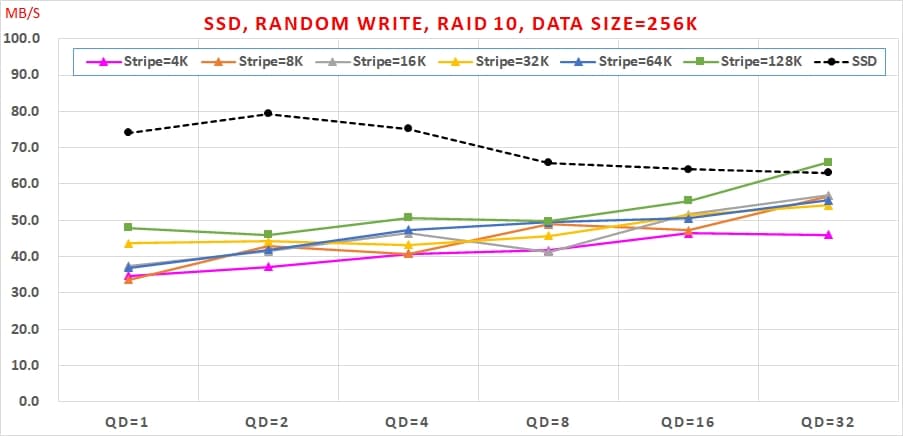

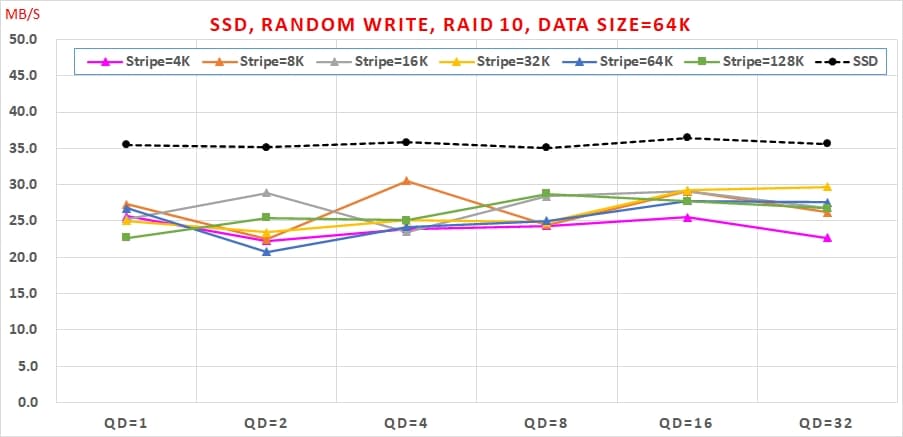

Random Write 數據
Intel VROC SSD RAID 10 結論

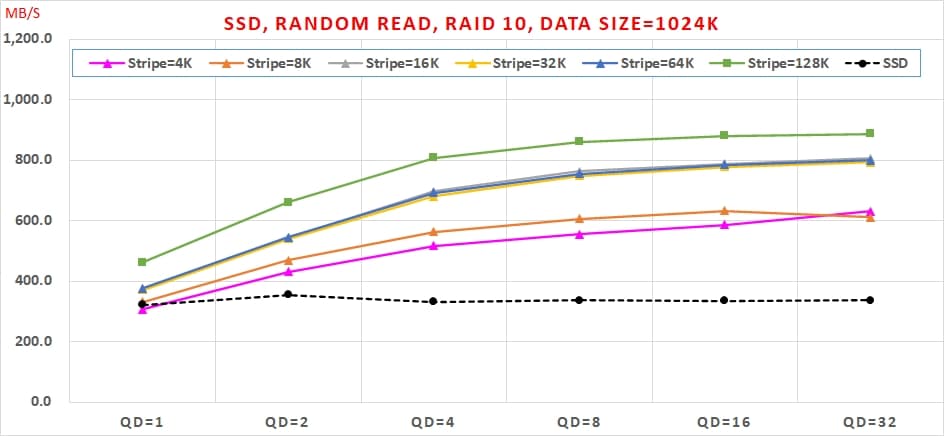

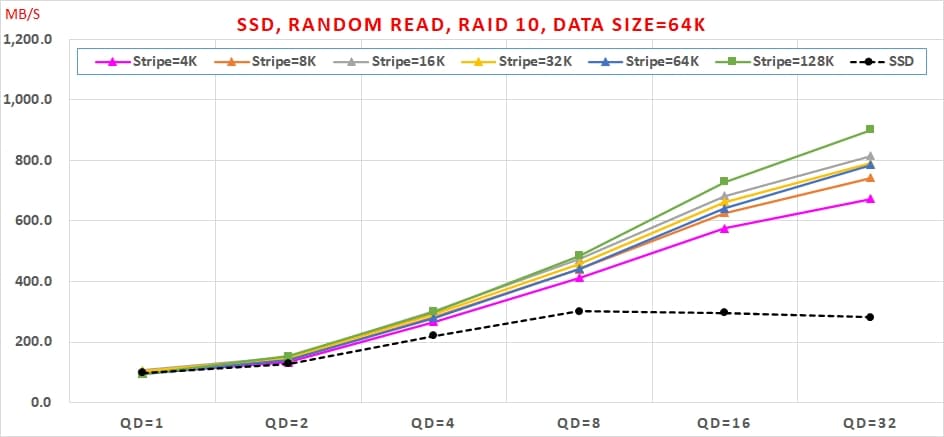

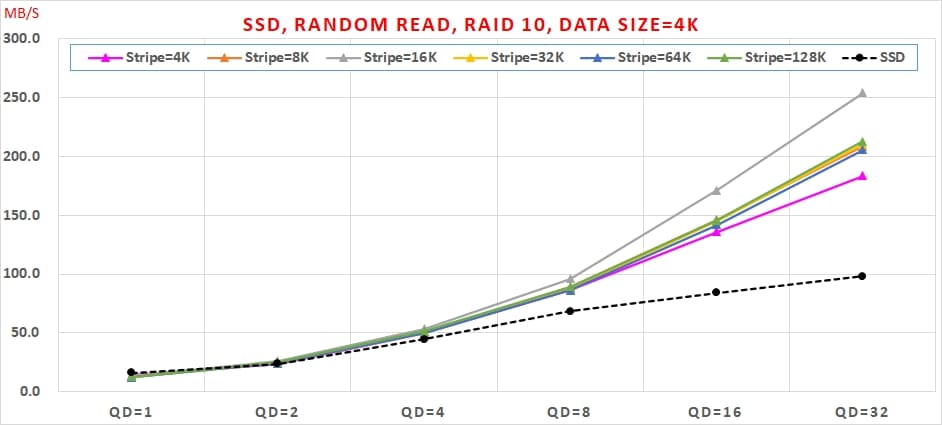

相信大部分的使用者,使用電腦的情境應該都是 Random Read / Write 的成分居多。所以,在圖11與圖12當中,可以看到 Random Read 在 Stripe Size = 16 KB 的時候,讀取小檔案( 4 KB, 16 KB )的效能會比較好,坦白說,幅度也沒有很大。但是,在圖13 – 圖15當中,又可以看到 Random Read 在 Stripe Size = 128 KB 的時候,讀取大檔案( 64 KB, 256KB, 1024KB )的效能比較好,而這一個結果,也跟 Sequential Read 相同。
因此,還是傾向將 Stripe Size 設定在 128 KB,對於 Intel VROC RAID 10 而言,也許是相對較好的一個取捨。當然,每個人還是可以根據自己的使用情境,來做調整。
