Lenovo Y530 拆機非常簡單,拆開後清清楚楚看到內部配置,有 2.5 吋硬碟 * 1 、M.2 * 1 、 DDR4 記憶體插槽 * 2 ,其他的就沒辦法擴充了。
不過換個 DDR4 RAM、PCIe NVMe M.2 2280 SSD 已相當夠用!更換完畢當然需要開機檢查一下~
Lenovo Y530 規格
完整型號: Lenovo Y530-15ICH 81FV004ATW
- 處理器:Intel Quad Core i5-8300H
- 記憶體:8GB ( 2 SODIMM slot )
- 光碟機:無
- 硬碟機:1TB 7200 轉
- 圖形晶片:NVIDIA GeForce GTX 1050 GDDR5 4GB
- 螢幕:15.6″ FHD IPS ( 防眩光 250 nits )
- 音訊:Dolby Audio立體聲喇叭 ( 2 x 2W )
- 網路攝影機:720P HD
- 網路:100 / 1000M
- 無線網路:802.11AC 無線網路 + 藍芽 4.1
- 連接埠: 2xUSB 3.0, 1x Type C ( USB3.0 ) / 1xHDMI / 1x Mini DisplayPort / 1xRJ45 / 複合式音訊插孔
- 鍵盤:背光鍵盤/內建觸控板
- 材質/尺寸/重量:PC-ABS上下蓋 / 378 x 260 x 22.9 mm / 2.2 kg
- 電池:3CELL 52Wh
- 指紋辨識: N
型號差異

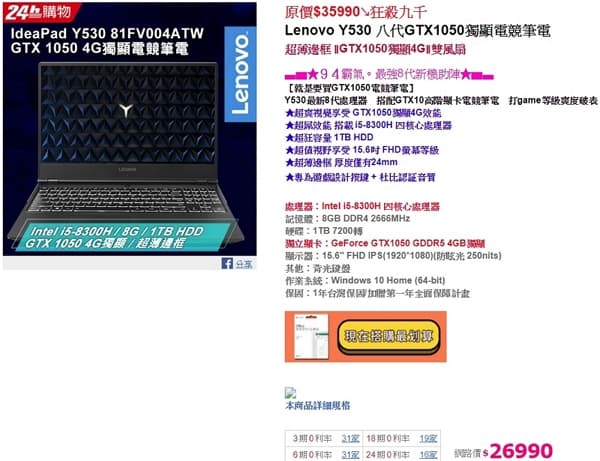

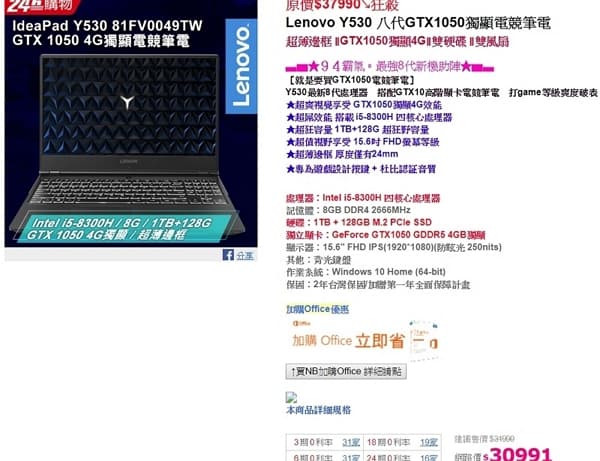

81FV004ATW 與 81FV0049TW 的差異,好像在有沒有搭配 SSD 而已。而公司採購的是 81FV004ATW ,另外再加買 WD 藍標 SN500 250GB NVMe PCIe SSD 固態硬碟,看起來好像比較划算…
介紹 Lenovo Y530 拆機順序

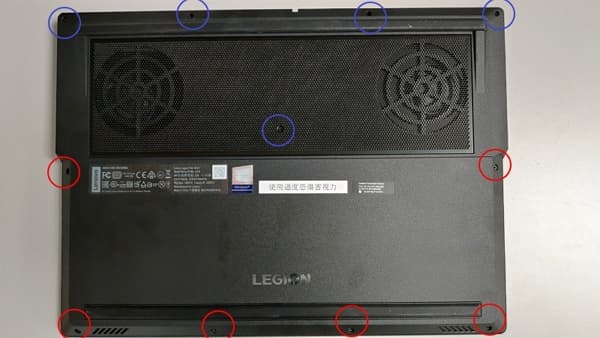

總共 11 顆螺絲需要拆下來

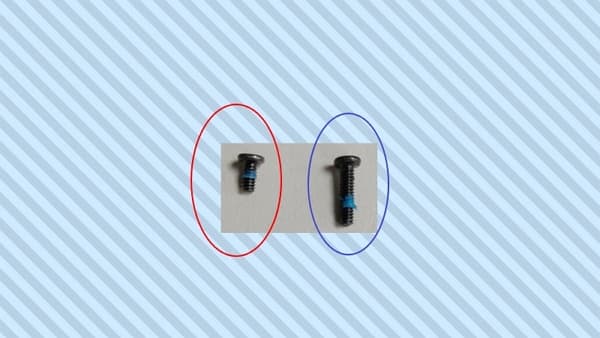

要把所有螺絲卸除前,要注意螺絲有兩種長度:

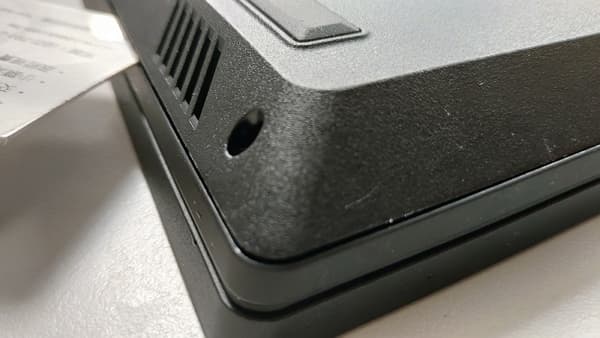

鬆開卡榫後,將背蓋拆下

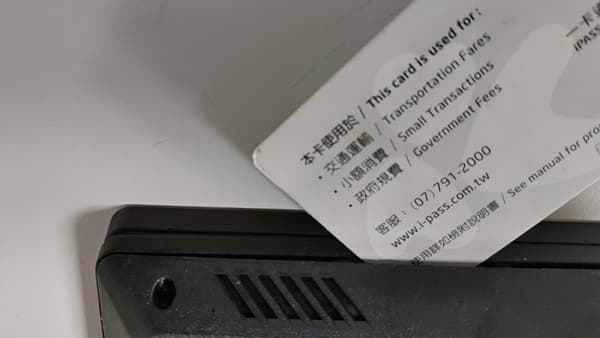

螺絲卸除後,使用較硬的卡片,從縫隙中插進去,試著把卡榫鬆開。
Lenovo Y530 拆機 內部照
將 Lenovo Y530 的背蓋拆開後,可以看到內部的組裝方式。
Lenovo Y530 內部組裝照片內部構造圖
在拆機後,可以看到內部配置
將背蓋差下來後,可以很清楚的看到完整的 Lenovo Y530 內部零件配置。

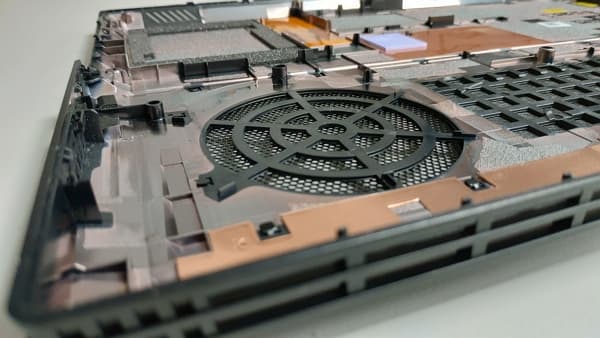

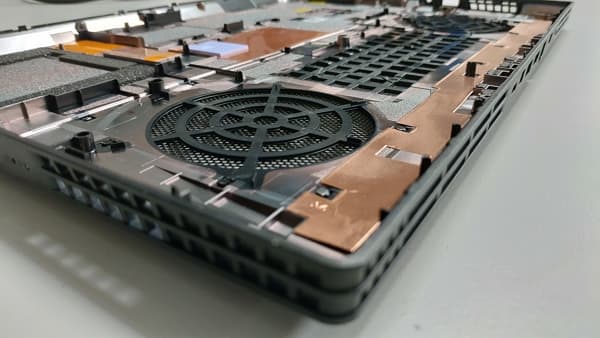

背蓋特寫

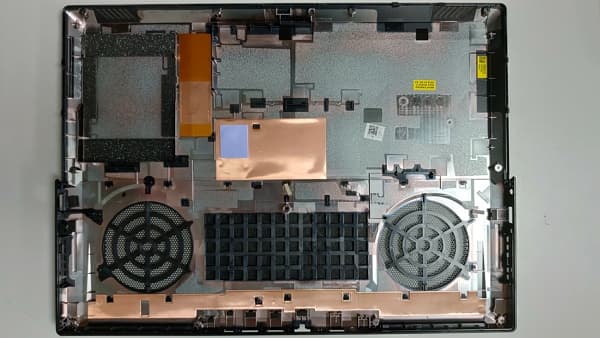

背蓋有大部分的面積貼滿導電銅箔。

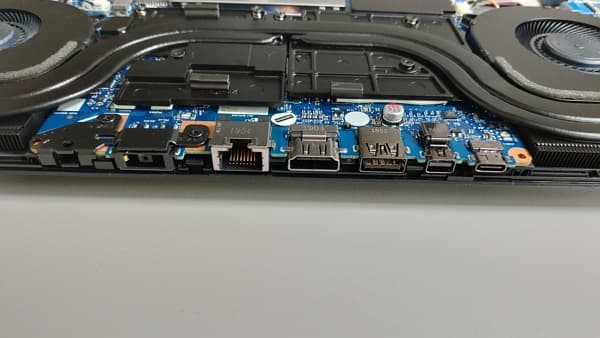

電池與 IO 端口

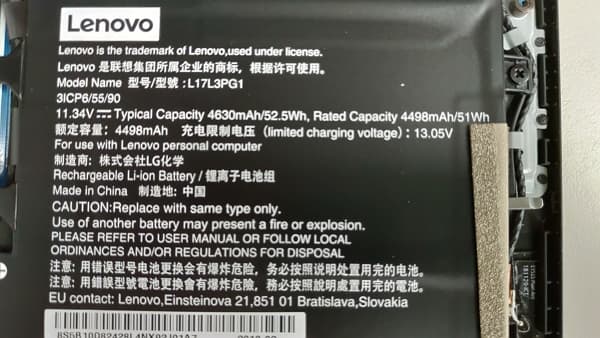

可以看的出來電池是 LG 生產的,充電電壓是 11.34 V,但是產地卻是中國….殘念?無法接受?
- Model name: L17L3PG1
- 電池容量: 4630 mAh / 52.5 Wh
- 額定容量: 4498 mAh / 51 Wh
- 充電限制電壓: 13.05 V
- 製造商: LG 化學
- 可充電式鋰電池
- 製造地: 中國
LG L17L3PG1電池

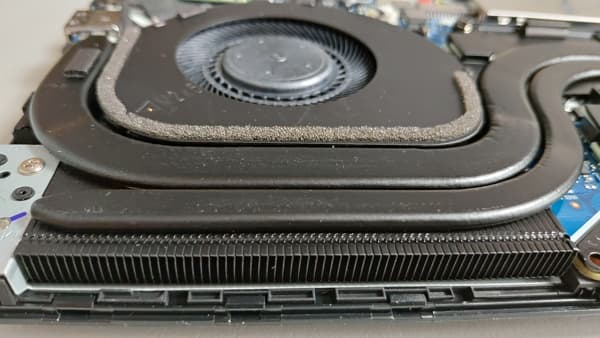

IO 端口散熱風扇
雖然使用雙散熱風扇,但是實際使用筆記型電腦的時候,會明顯聽到風扇全速運轉的吵雜聲。之前看其他網友反應這個問題的時候,不以為意。現在我遇到了,只要想到每天工作都要被風扇吵雜聲干擾,就覺得不開心!!!
散熱風扇Lenovo Y530 零件配置
完全沒有任何空間被浪費,零件裝得滿滿的。
Lenovo Y530 零件配置零件位置圖
明顯可以看到每一個主要零件的位置分布。
Lenovo Y530 零件位置圖先將 Lenovo Y530 拆機後,再更換 M.2 2280 SSD
SSD 升級
在下圖中, SSD 的螺絲拆掉後,就可以更換 SSD 了。
SSD 的螺絲拆掉後,就可以更換 SSD 了WD 藍標 SN500 250GB NVMe PCIe SSD 特色
- PCB 單面件設計
- Form factor: M.2 2280
- NVMe 效能
- 傳輸速率高達讀取
- Sequential Read Performance ( Q=32, T=1 ): 1,700 MB/s
- Sequential Write Performance ( Q=32, T=1 ): 1,450 MB/s
- Random Read 4KiB IOPS ( Q=32, T=1 ): 275 K
- Random Write 4KiB IOPS ( Q=32, T=8 ): 300 K
- WD 控制器搭配自家 3D NAND 顆粒
- 寫入壽命: 300 TBW
- 低功耗
- Average power consumption: 75mW
- Standby power consumption (PS3): 25mW
- Standby power consumption (PS4): 2.5mW
- PCIe Gen 3 x 2
- 支援 WD 專屬 SSD Dashboard 軟體
- 5 年有限保固
WD 藍標 SN500 250GB NVMe PCIe SSD PCB背面照更換 HDD前,要先拆機

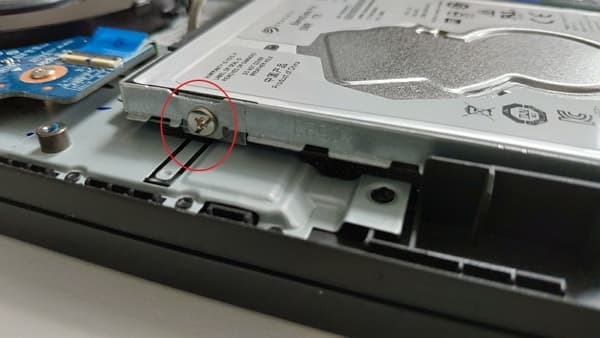

鬆開 HDD 固定架的螺絲後,就可以更換 HDD 了。
- Seagate BarraCuda Pro
- Capacity: SMR 1TB 7200 rpm
- Part Number: ST1000LN049
- Firmware: LXM3
更換 DDR4 記憶體前,要先拆機
DDR4 裝在 shielding cover 裡面
這部分就不敢自行拆卸了,因為 shielding cover 看起來似乎有用錫跟 PCB 焊在一起,怕還沒開始用筆電,就把它拆壞了。
2020 / 4 / 28更新: 使用 Lenovo Y530 大概才 9 個月左右,HDMI & miniDP 就無法正常輸出影像信號,導致無法使用外接螢幕。重灌 OS & drivers 後,問題依舊存在。聯絡 Lenovo 客服工程師到公司檢測後,確定是主機板壞掉!!!所以現場就馬上更換一片良品主機板,也因為在現場更換板機板的機會,有看到工程師如何拆、裝 DDR 4 記憶體。其實在 shielding cover 四周圍,都只是鐵片卡榫跟主機板扣住而已,不過卡榫很軟,太大力就容易斷裂,假使你要拆、裝的話,要特別小心。
DDR4 裝在 shielding cover 裡面
shielding cover 卡榫更換 DDR4 / SSD 難度比較
假使跟 Acer E5-475G 或 Acer Swift 5 或 Acer E5-575G 比較的話, Lenovo Y530 更換 DDR4 ,的確會讓人看了就不敢自行拆卸。但是,更換 SSD的話, Lenovo Y530 SSD 似乎跟 Acer 筆電一樣簡單。
Acer E5-475G 拆機照: SSD, HDD, DDR
Acer E5-575G 拆機照: SSD, HDD, DDR, CD-ROM
Acer Swift 5 拆機照: : SSD, DDR延伸閱讀:
Lenovo Y530 總共分成 3 部分:
Lenovo Y530 總共分成 3 部分,有興趣的人可以觀看上列的另兩個連結。
