BIOS 選單與筆電效能測試結果: Lenovo Y530

如何進入 BIOS 選單?

一直以來,都是看到開機畫面時,馬上按下【 del 】或【 小數點 】鍵進入 BIOS 選單來調整設定,或進行BIOS版本更新。而BIOS就是【 Basic Input Output System 】的縮寫,中文就是【基本輸入輸出系統】。更新BIOS版本,就是可以支援新的硬體或技術規範、解決舊版BIOS中存在的錯誤…

現在,電腦都採用圖形化介面的 EFI 以及 UEFI 了,老早就已經取代了傳統BIOS那種藍白介面。而且還可以用滑鼠操作,真的很方便~公司 IT 人員知道我有架部落格,所以很好心的幫我拍了一堆照片,順便把專有名詞翻譯成白話文,坦白說,有些我也看不懂,就放上來分享給大家看看 Lenovo Y530 的BIOS頁面囉~

1、進入 BIOS 選單 與 開機選單

1-1、功能鍵【 F2 】進入 BIOS 選單與【 F12 】開機選單

按下電源鍵後,或電腦重開機後,在出現【Lenovo】logo的時候,按下:

  • 【 F2 】:進入 BIOS 選單
  • 【 F12 】:進入 開機 選單
22 F12 BIOS 選單 啟動開機選單 ( boot menu )  Lenovo Y530
F12: 啟動開機選單 ( boot menu )

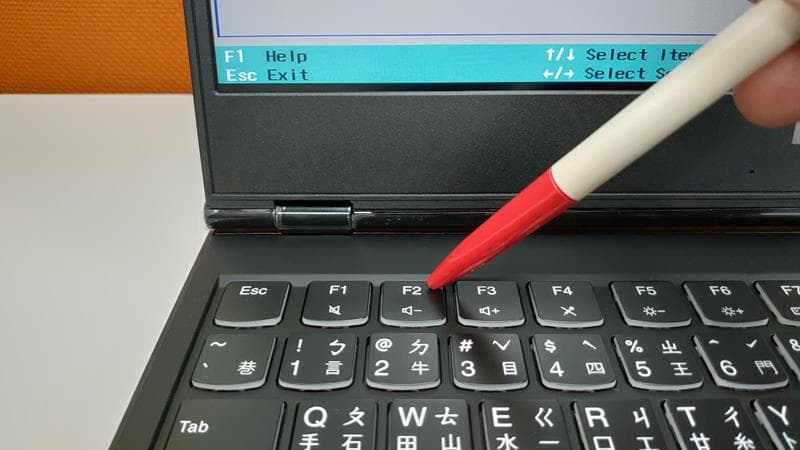

21 F2 進入 BIOS 選單 Lenovo Y530
F2: 進入 BIOS 選單

1-2、Lenovo Y530 BIOS 選單 >> Information

這個頁面中,可以看到 Lenovo Y530 的

  • 完整型號
  • BIOS 版本
  • Intel CPU 規格
  • DDR4 容量
  • 硬碟資訊
  • 作業系統 license
  • Secure Boot
23 BIOS 選單 information page Lenovo Y530
Information 頁面

1-3、Lenovo Y530 BIOS 選單 >>> Configuration

在這個頁面中,可以看到

  • System Time: 系統時間
  • System Date: 系統日期
  • Wireless LAN: 無線網路卡【 啟動 】
  • Power Beep: 蜂鳴器【 取消 】
  • Intel Virtual Technology: Intel 虛擬化技術【 啟動 】
    • CPU 虛擬化功能:能夠讓虛擬機器 ( VM ) 充分發揮 Intel CPU 的抽象化功能。
    • 記憶體虛擬化功能:實現以虛擬機器 ( VM ) 為基礎來隔離抽象層和監控記憶體。
    • I/O 虛擬化功能:可將多核心封包處理作業卸載給網路介面卡,還能直接指派虛擬功能給虛擬機器執行。
    • Intel 繪圖虛擬化技術:讓虛擬機器可以完全配置和共用繪圖處理器。
  • BIOS Back Flash: 允許更換成舊版BIOS程式【禁用】
  • Always On USB: 筆電關機且插上 AC 電源時, USB 可提供充電功能【啟動】
  • Change in Battery Mode: 筆電關機且沒有插上 AC 電源時, USB 可提供充電功能【禁用】
  • DPTF ( Dynamic Platform & Thermal Framework ): 動態溫控調整平台框架,用來監控各種硬體的溫度【啟動】
  • Storage: AHCI mode 或 RST mode
24 BIOS 選單 Configuration  page Lenovo Y530
Configuration 頁面

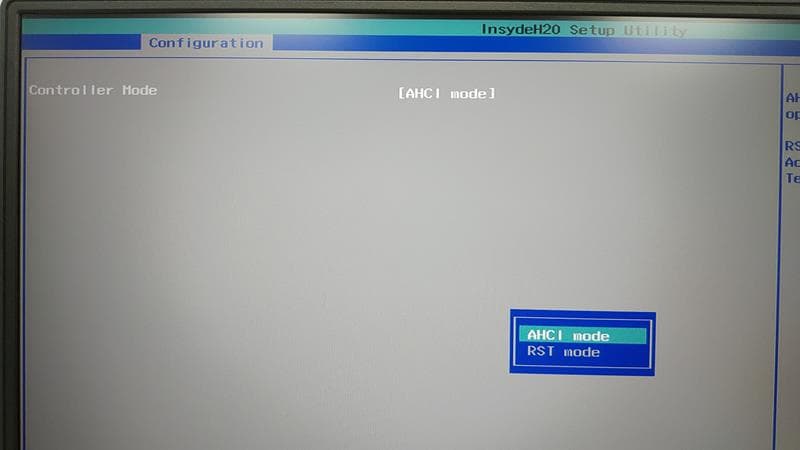

25 BIOS 選單 Configuration  page Storage Lenovo Y530
Configuration 頁面 >> Storage

1-4、Lenovo Y530 BIOS 選單 >>> Security

在這個頁面中,可以看到

  • Set Administrator Password: 設定進入BIOS的密碼
  • Set Hard Disk Password: 設置硬碟密碼,那麼每次在開機的時候都需要輸入硬碟密碼
  • Intel Platform Trust Technology: Intel 平臺信任技術,支援 BitLocker 進行硬碟加密…。
  • Clear Intel PTT Key: 清除 PTT 密碼
  • Intel SGX: Intel Software Guard Extensions,提供以硬體為基礎的記憶體加密功能,可在記憶體內隔離特定的應用程式碼與資料。
  • Secure Boot: 筆電被啟動後,會檢查每個軟體程式區段都是有效的,作用是防止惡意軟體侵入。
  • Reset to Setup mode: 清除 PK ( Platform key ),disable secure boot and enter Setup Mode. 用於清除內置的安全啟動密鑰。
  • Restore Factory Keys: 用於恢復內置的安全啟動密鑰。
26 BIOS 選單 Security  page Lenovo Y530
Security 頁面

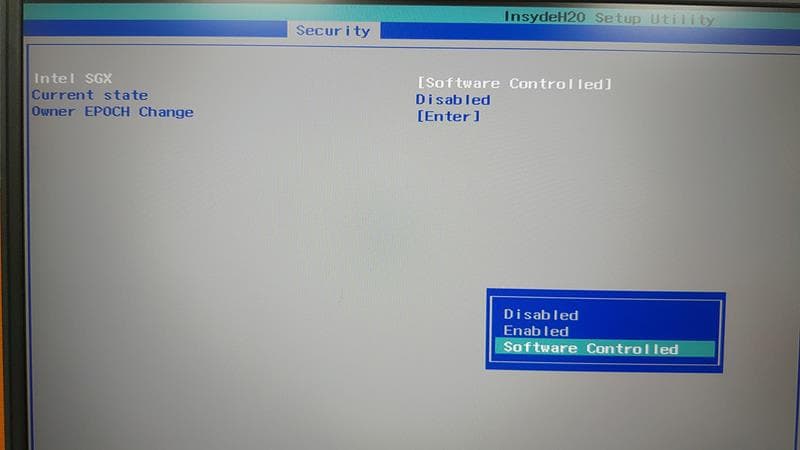

27 BIOS 選單 Security  page Intel SGX Lenovo Y530
Security 頁面 >> Intel SGX
  • Owner EPOCH Change: Intel Software Guard Extensions ( SGX ) 需要被【 啟動 】,當 secure boot 被執行時,讓 Intel driver 知道需要被鎖定的記憶體區間。

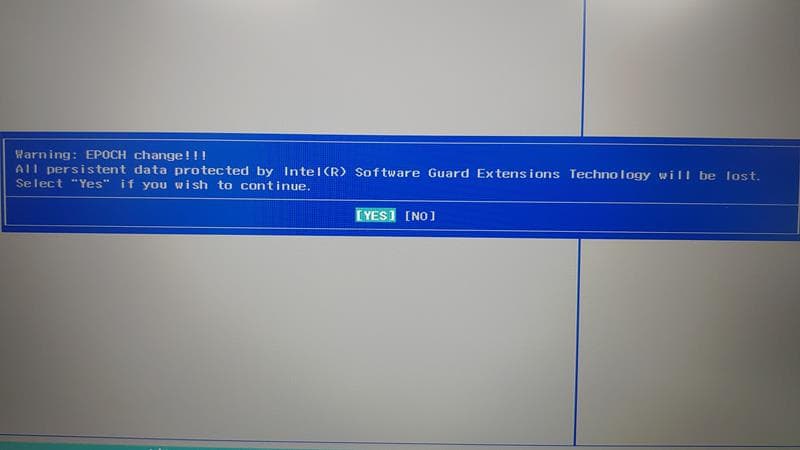

28 BIOS 選單 Security  page EPOCH Lenovo Y530
Security 頁面 >> EPOCH

1-5、Lenovo Y530 BIOS 選單 >>> Boot

在這個頁面中,可以看到

  • Boot Mode: UEFI【 啟動 】

UEFI 啟動模式是用來將作業系統自動從預啟動的環境,以圖形圖像模式顯示,讓用戶更便捷的直觀操作,從而讓電腦開機程序變得更加簡化,節省開機速度,而且還支持 2TB 以上硬碟。

  • Legacy 是傳統BIOS引導模式啟動。
  • USB Boot: 允許 USB 隨身碟開機【 啟動 】
  • PXE Boot to LAN: Pre-boot Execution Environment,由 Intel 設計的規範。藉由使用網路介面來啟動筆電的機制,這種機制讓筆電的啟動可以不依賴筆電硬碟的作業系統。
29 BIOS 選單 Boot page Lenovo Y530
Boot 頁面

1-6、Lenovo Y530 BIOS 選單 >>> Exit

在這個頁面中,可以看到

  • Exit Saving Changes: 儲存設定後離開BIOS。
  • Exit Discarding Changes: 不儲存更改,直接離開BIOS。
  • Discard Change: 不變更設定。
  • Save Changes: 儲存設定
  • Load Default Settings: 載入出廠預設值。
  • OS Optimized Default: 作業系統最佳化設定【啟動】
    • 【啟動】: 載入 UEFI 模式的預設值
    • 【不啟動】: 載入 Legacy 模式的預設值
30 BIOS 選單 Exit page Lenovo Y530
Exit 頁面

1-7、不同廠牌筆電的 BIOS 選單

曾經比較過 ACER Swift 5 SF514-52T 蜜蜂金 【BIOS選單】,發現真的不同廠商的BIOS頁面,還有提供給消費者調整的功能,都不太一樣。

2、Speccy 查詢筆電規格廠牌型號

2-1、Lenovo Y530 規格總覽

  • OS: Windows 10 Profession 64-bit
  • CPU: Intel i5-8300H
  • RAM: DDR4 8GB*2
  • Motherboard: Lenovo
  • Graphics: Intel UHD 630, Nvidia GeForce GTX1050 4GB
  • Storage: WD SSD 250GB, Seagate HDD 1TB
  • Audio: Realtek High Definition Audio
31 BIOS 選單與筆電效能測試 Lenovo Y530  Speccy Lenovo Y530規格總覽
Lenovo Y530規格總覽

2-2、CPU 規格

  • 處理器編號: i5-8300H
  • 推出日期: Q2’18
  • 製程: 14nm
  • 核心數量: 4
  • 執行緒數量: 8
  • 處理器基礎頻率: 2.30 GHz
  • 最大超頻: 4.00 GHz
  • 快取記憶體: 8MB
  • 匯流排速度: 8GT/s DMI
  • TDP: 45W
  • 最大記憶體大小: 64GB
  • 記憶體類型: DDR4-2666
  • 最大記憶體通道數量: 2
  • 最大記憶體頻寬: 41.8GB/s
  • 處理器繪圖: Intel UHD Graphics 630

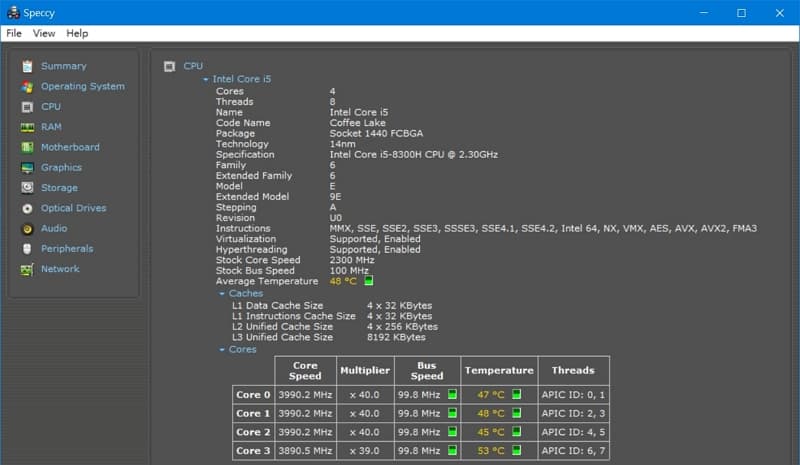

32 BIOS 選單與筆電效能測試 Lenovo Y530  Speccy CPU規格
CPU規格

2-3、DDR4 規格

  • Micron DDR4-2666 8GB * 2
33 BIOS 選單與筆電效能測試 Lenovo Y530  Speccy DDR4規格
DDR4 規格

2-4、主機板規格

  • 製造商: Lenovo
  • 晶片組供應商: Intel
  • PCIe通道規劃:
    • 4 組 PCIe 3.0 x 1
    • 1 組 PCIe 3.0 x 4

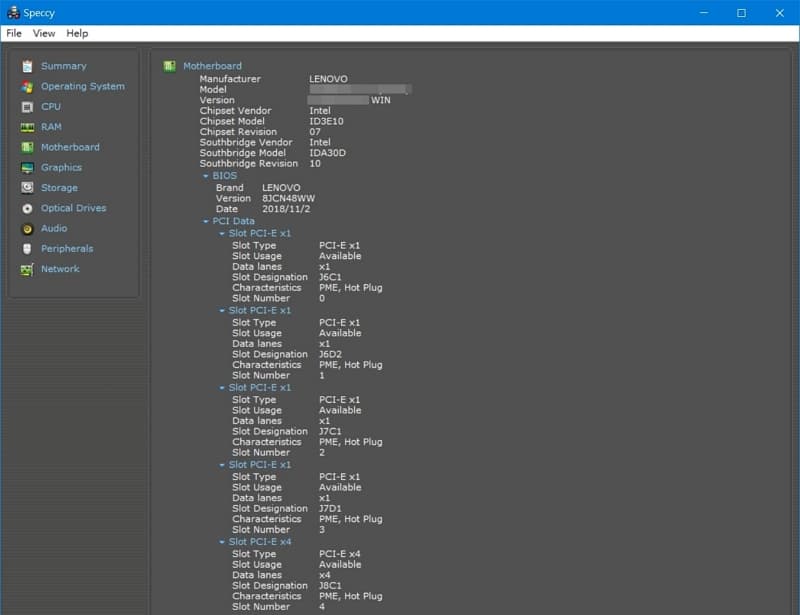

34 BIOS 選單與筆電效能測試 Lenovo Y530  Speccy 主機板規格
主機板規格

2-5、繪圖晶片組

  • 處理器圖形: Intel HD Graphics 630
  • 繪圖基頻: 350 MHz
  • 繪圖視訊最大記憶體: 64GB
  • 4K 支援: 是,60Hz
  • 最大解析度 (HDMI 1.4): 4096 x 2304 x 24-30Hz
  • 最大解析度 (DP) : 4096 x 2304 x 60Hz
  • 處理器圖形: GEFORCE GTX 1050 4GB
  • Cuda 核心數: 640
  • 基本時脈 ( MHz ): 1354
  • 加速時脈 ( MHz ): 1493
  • 記憶體時脈 ( Gbps ): 7.0
  • 標準記憶體配置: Up to 4 GB GDDR5
  • 記憶體介面寬度: 128-bit

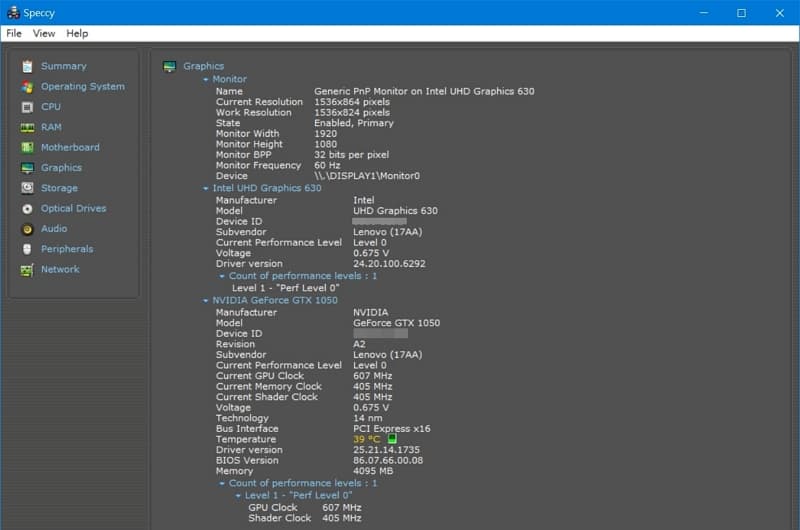

35 BIOS 選單與筆電效能測試 Lenovo Y530  Speccy 繪圖晶片
繪圖晶片

剛好之前有買一台 Acer S277HK 4K螢幕 ,而 Lenovo Y530 的 HDMI 與 miniDP 都有支援 4K 解析度輸出,所以在工作上,外接這台 4K 螢幕,真的對從事美工、繪圖的我方便多了~

2-6、硬碟資訊

  • SSD: WD 藍標 SN500 250GB NVMe PCIe x 2 SSD 固態硬碟
  • HDD: Seagate SATA-3 6.0Gb/s 1000GB

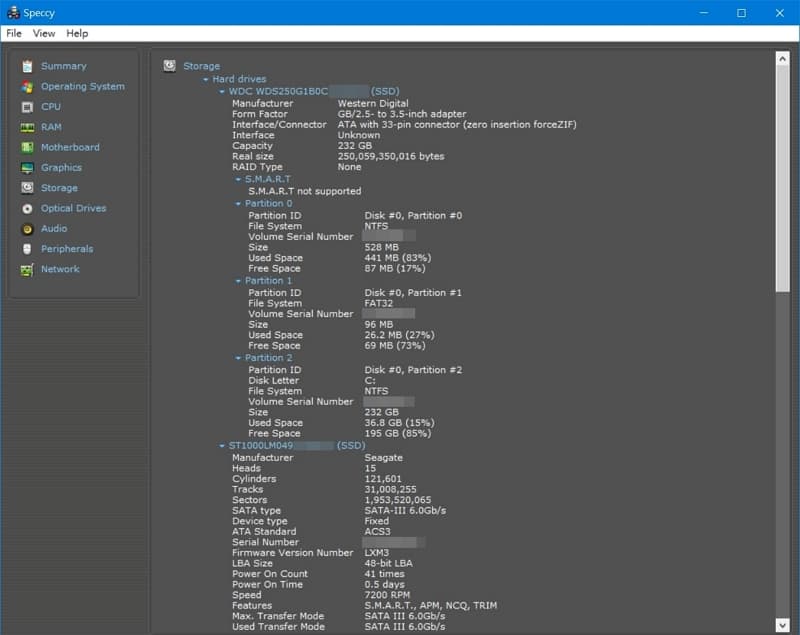

36 BIOS 選單與筆電效能測試 Lenovo Y530  Speccy 硬碟資訊
硬碟資訊

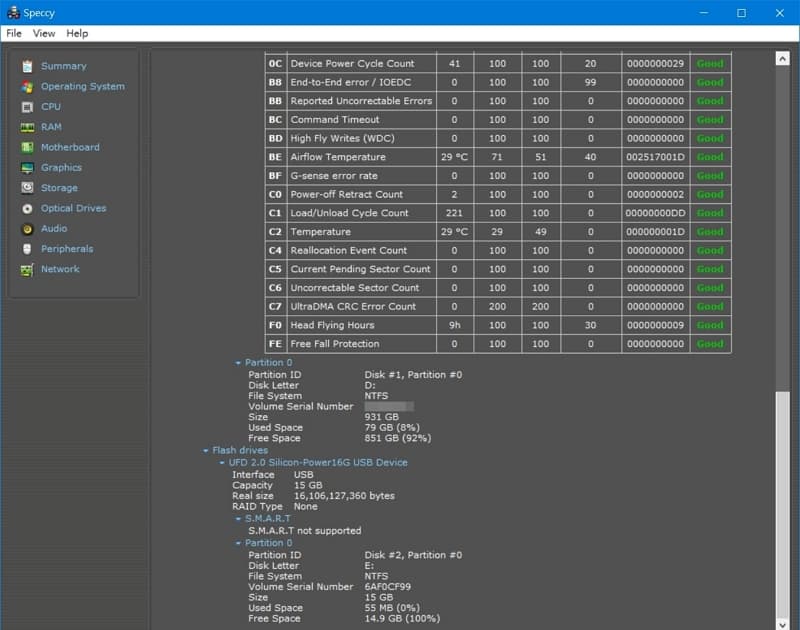

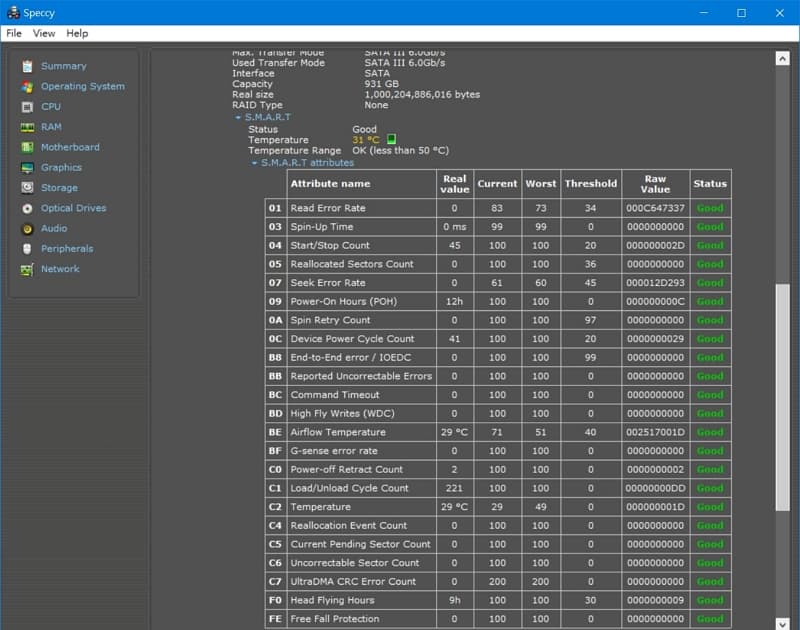

37 BIOS 選單與筆電效能測試 Lenovo Y530  Speccy S.M.A.R.T info
硬碟資訊 >> S.M.A.R.T info
38 BIOS 選單與筆電效能測試 Lenovo Y530  Speccy S.M.A.R.T info
硬碟資訊 >> S.M.A.R.T info

2-7、音效規格

  • Audio:
    • Realtek High Definition Audio
    • Intel 顯示器音效

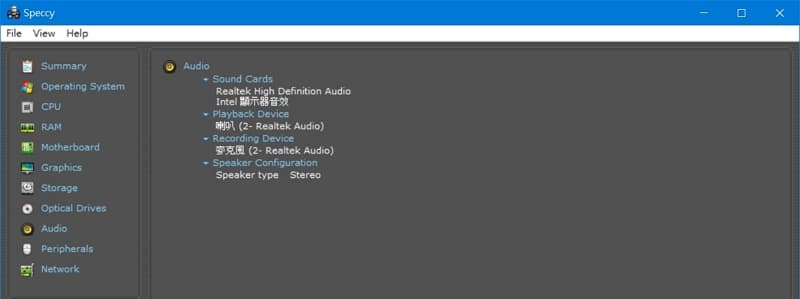

39 BIOS 選單與筆電效能測試 Lenovo Y530  Speccy 音效規格
音效規格

2-8、周邊資訊

  • 鍵盤: MSFT
  • 滑鼠: ELAN

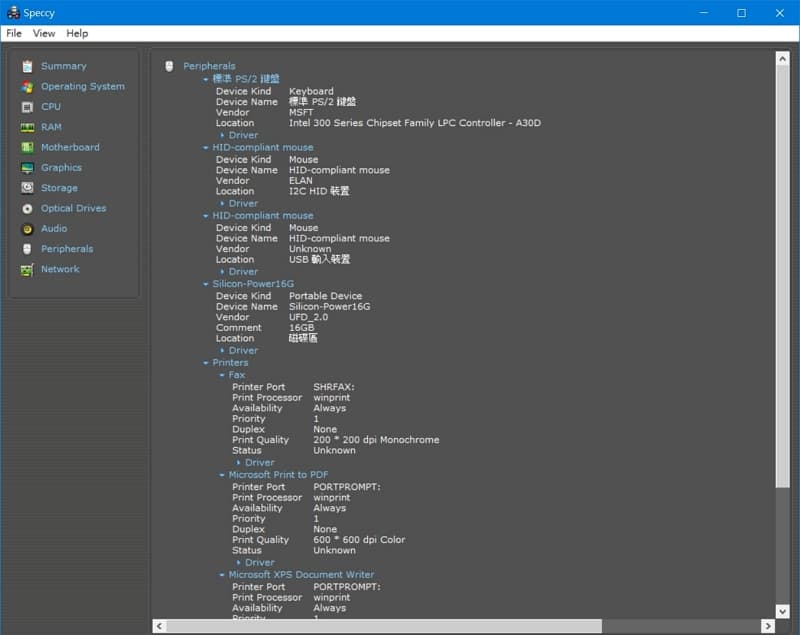

40 BIOS 選單與筆電效能測試 Lenovo Y530  Speccy 周邊資訊
周邊資訊

2-9、網路

  • WiFi:
    • Realtek 8822BE, Wireless LAN 802.11ac
  • Ethernet:
    • Realtek Gigabit LAN

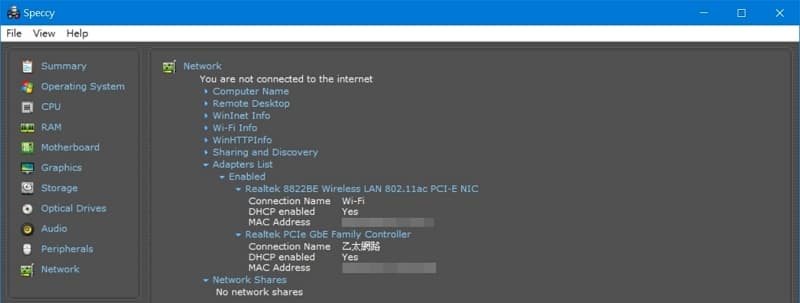

41 BIOS 選單與筆電效能測試 Lenovo Y530  Speccy 網路
網路

2-10、電池資訊

  • 製造商: LGC
  • 型號: L17L3PG1
  • 電池容量: 52,500mWh
42 Lenovo Y530  Battery LGC L17L3PG1
LGC L17L3PG1

3、CPU-Z 規格檢查

3-1、CPU 代號

  • 產品系列: 第 8 代 Intel Core i5 處理器
  • 代號: Coffee Lake

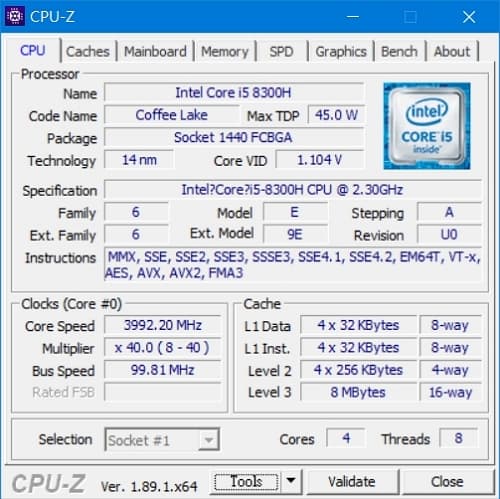

43 Lenovo Y530  CPU-Z CPU代號
CPU代號

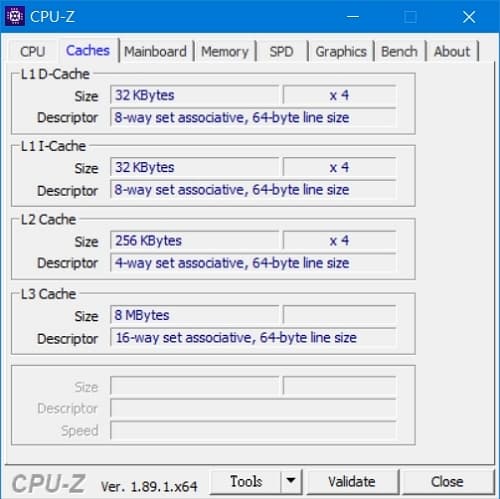

44 Lenovo Y530  CPU-Z CPU快取記憶體
CPU快取記憶體

3-2、記憶體狀態與 BIOS 版本

  • 晶片組: Intel HM370

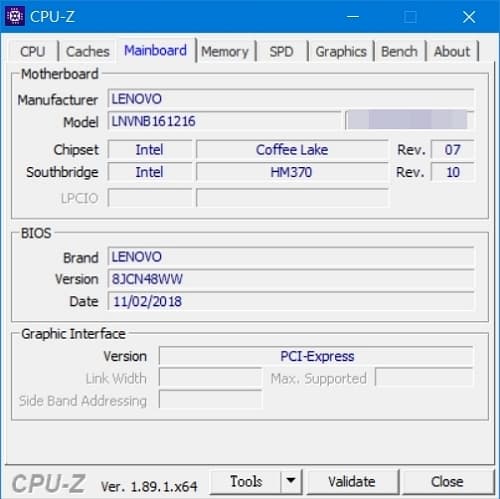

45 Lenovo Y530  CPU-Z BIOS 版本
BIOS 版本

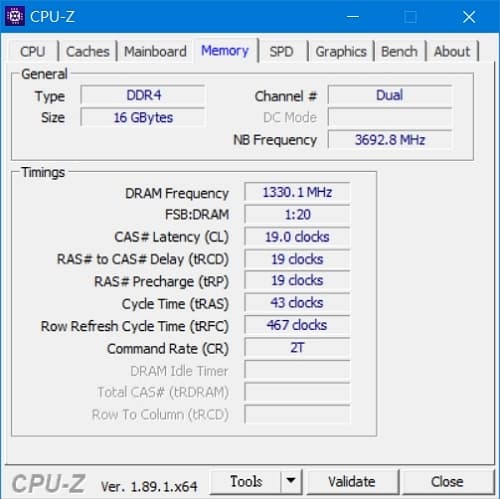

46 Lenovo Y530  CPU-Z 記憶體狀態​
記憶體狀態​

3-3、DDR4-2666 8GB 模組

雖然用不同模組製造商的 DDR4 8GB ,但是顆粒都是 Micron ,所以使用起來也沒有出現問題。

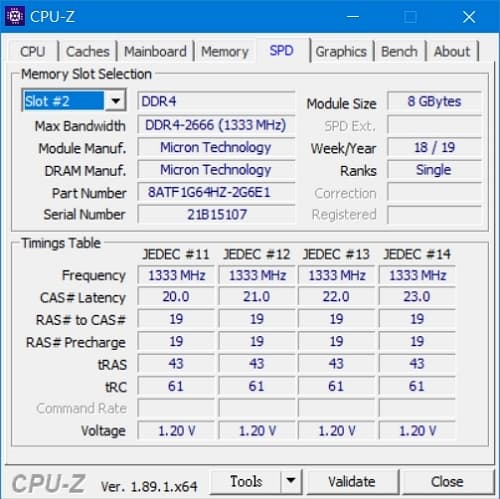

47 Lenovo Y530  CPU-Z DDR4-2666 8GB模組​ 1
DDR4-2666 8GB模組​ 1

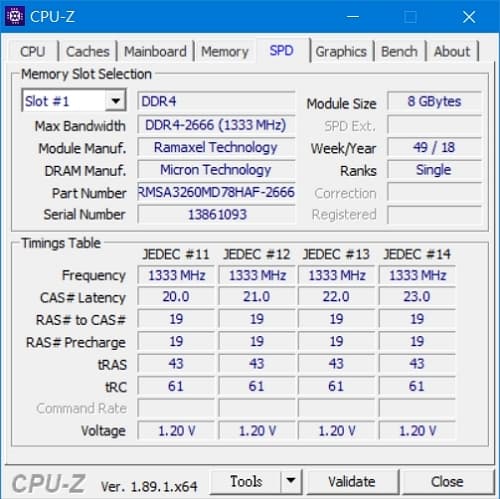

47 Lenovo Y530  CPU-Z DDR4-2666 8GB模組​ 2
DDR4-2666 8GB模組​ 2

3-4、繪圖晶片

  • 兩個繪圖晶片看起來都是 14nm 製程。
49 Lenovo Y530 CPU-Z GEFORCE GTX 1050 4GB
GEFORCE GTX 1050 4GB
50 Lenovo Y530 CPU-Z Intel HD Graphics 630
Intel HD Graphics 630

4、PassMark PerformanceTest 效能測試

4-1、整體效能等級

PassMark PerformanceTest 是一款系統效能測試工具,電腦系統的效能與硬體配備是相互有關的,硬體越高級,效能就越好。

支援測試 2D 與 3D 圖形效能、CPU 測試、磁碟讀取/寫入/搜尋測試、記憶體測試以及 CPU 的 MMX 相容性測試。

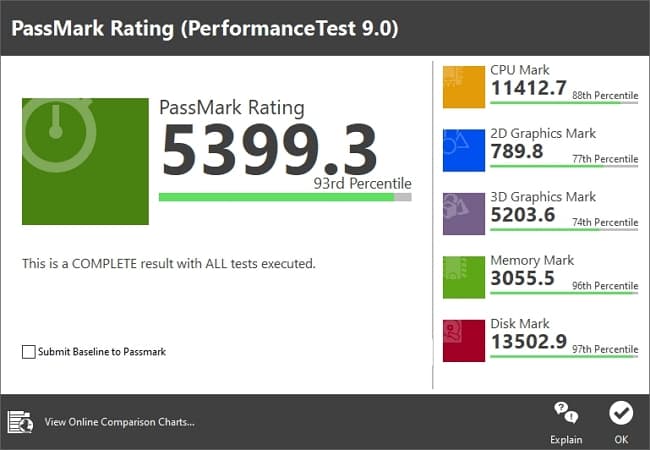

51 Lenovo Y530 Performance (1) 整體效能結果
整體效能結果
整體效能 93 %

4-2、CPU 與記憶體測試

  • CPU測試: 11412 ( 87 分 )
  • 記憶體測試: 3055 ( 95 分 )

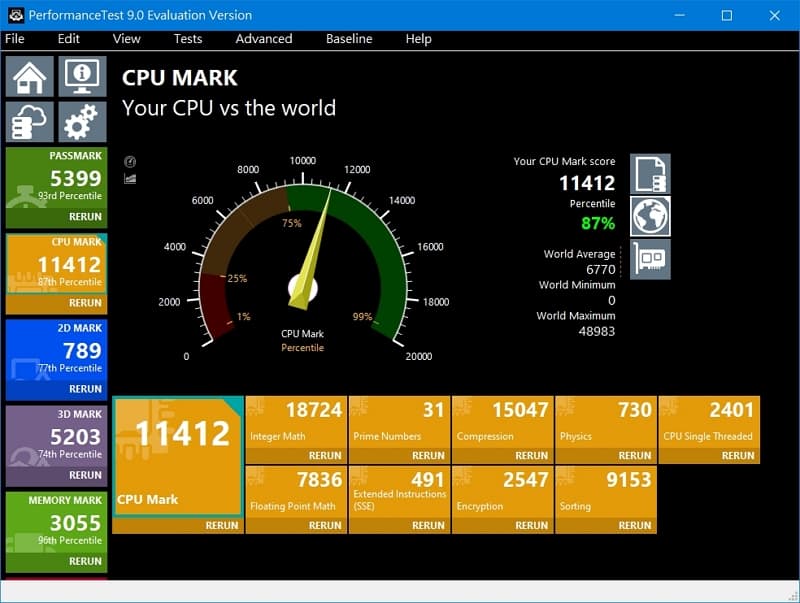

53 Lenovo Y530  Performance (5) CPU測試結果
CPU 測試結果

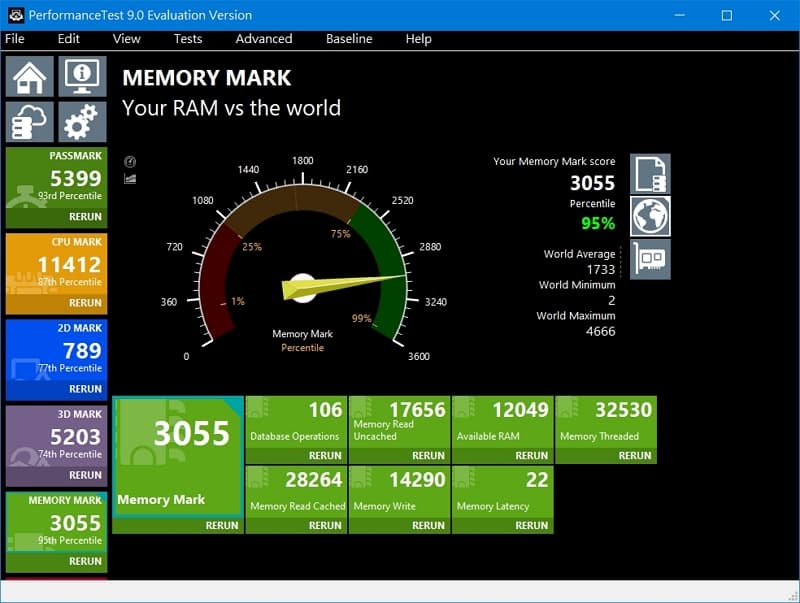

記憶體測試結果

4-3、繪圖晶片測試

  • 2D 測試: 789 ( 77 分 )
  • 3D測試: 5203 ( 74 分 )

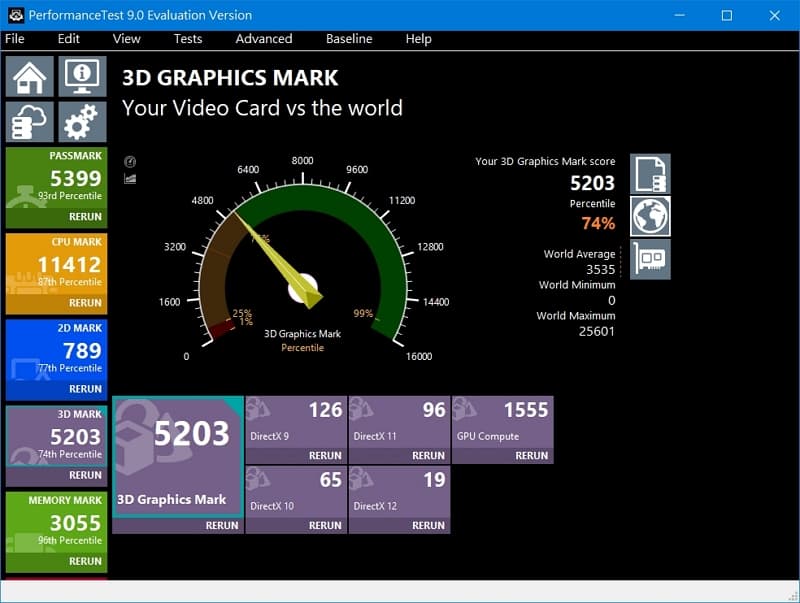

55 Lenovo Y530  Performance (7) 3D測試結果
3D 測試結果
56 Lenovo Y530  Performance (6) 2D測試結果
2D 測試結果

5、CrystalDiskMark 測試

5-1、CrystalDiskInfo 硬碟資訊

可以看到完整 SSD 與 HDD 的資訊。

57 Lenovo Y530  CrystalDiskInfo WD NVME PCIe x 2(1)
WD NVME PCIe x 2
58 Lenovo Y530 CrystalDiskInfo (2) Seagate SMR HDD
Seagate SMR HDD

5-2、CrystalDiskMark 測試結果

分別針對 SSD 與 HDD ,利用 CrystalDiskMark 來看效能差異有多大。難怪大家把電腦的 HDD 換成 SSD 後,可以明顯感受到電腦變快了!

59 Lenovo Y530 CrystalDiskMark (1) SSD Read Write
SSD Read/Write
60 Lenovo Y530 CrystalDiskMark (2) HDD Read Write
HDD Read/Write

關於上圖的測試項目解釋,可以參考另一篇分享文【 CrystalDiskMark 測試項目說明 】。

5-3、PassMark 的測試結果

針對同一片 WD 藍標 SN500 250GB NVMe PCIe x 2 SSD 固態硬碟,分別用 CrystalDiskMark 與 PassMark 兩套軟體來測試,看起來 READ /WRITE 的測試結果差異不大。
