拆機 – ACER Swift 5 SF514-52T 蜜蜂金

  • Post category:Laptop
  • Reading time:14 mins read

筆電用久了之後,難免會遇到硬碟空間不夠,需要換大容量的硬碟;或者是安裝了太多的軟體,筆電跑起來的速度變慢了,想要加裝記憶體。這個時候會花錢換一台新電腦?還是花錢請原廠幫忙更換零件呢?想省錢的話,就應該在買筆電前, Google 一下哪幾台喜歡的筆電,比較容易拆機,自行升級 SSD 或 記憶體 才對。

ACER Swift 系列的筆電,目前在網路上搜尋的結果,都可以看到自行擴充記憶體或SSD相當的簡單。不再像早期的筆記型電腦,光拆筆電機殼前就要先準備一堆工具,而在拆殼的過程中,還要注意卡榫的位置,一不小心就會把卡榫折斷了。再來,裡面密密麻麻的排線,互相連接在一起,一不小心又會把軟排線折斷或接頭損壞。

ACER Swift 5 容易拆機嗎

坦白說, ACER Swift 5 的背蓋使用的螺絲,並不是一般傳統的十字型螺絲,而是 T5 規格的螺絲。所以需要使用特殊螺絲起子,才能完成。

這一點,跟之前使用的 Acer E5-575G 與 Acer E5-475G 兩台筆電就有很大的差異了,這兩台筆電,只需要一般十字型螺絲起子就可以完成升級 SSD 或 記憶體了。然而, Acer Swift 5 則需要再購買可以拆 T5 規格的螺絲起子,未來有需要安裝第二顆 SATA SSD M.2 2280 硬碟時,才能自行安裝。

你可能有興趣>>> Acer Swift X SFX14評價,你知道擴充固態硬碟的限制嗎?

這樣就省了拿筆電去宏碁快修店的費用與時間了。另外,在網路上也可以找到背蓋拆掉文章,可以自行搜尋。

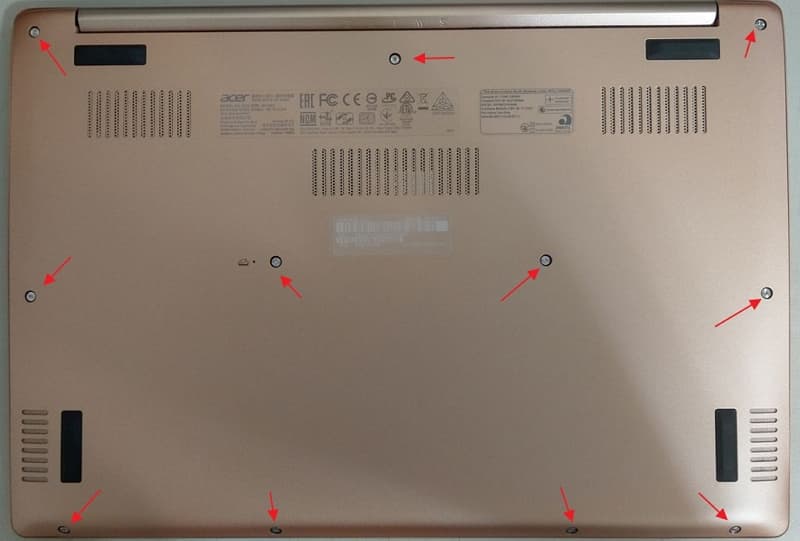

在拆筆電機殼前,要先找到螺絲位置

從 Acer Swift 5 筆電背面,先找到 11 顆 T5 螺絲。利用專屬的螺絲起子,將 11 顆螺絲拔掉後,打開背蓋,就可以自行改機了。

02 ACER Swift 5 SF514-52T 拆機 更換 SSD 螺絲位置
紅色箭頭指的位置就是需要拆掉的螺絲位置

SATA SSD 位置圖

假使安裝第 2 張 SATA 3 M.2 2280 SSD ,這樣子ACER Swift 5 SF514-52T ,不僅可以增加硬碟容量,也可以當成 雙碟機筆電 來使用。較容易發熱的元件做於筆電的上側,為了不讓使用者打字時感受到熱度,所以風扇與散熱管都在上方。

03 ACER Swift 5 SF514-52T 拆機 更換 SSD 位置

在拆機前,需要準備哪些工具呢?

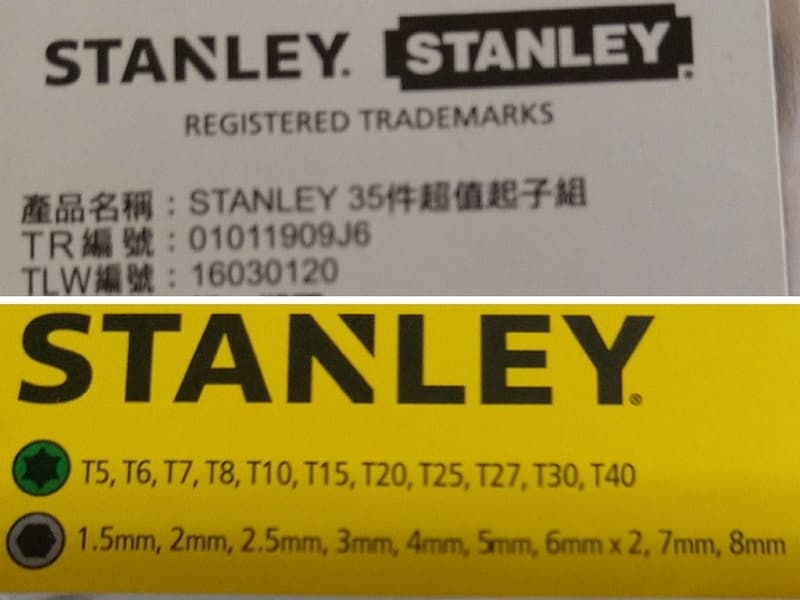

T5規格的螺絲起子

特地跑去特力屋買了一組能拆 T5 螺絲的螺絲起子,其實價格不是很貴。當然也可以花時間在小北百貨、五金行找看看,可以買到單支的螺絲起子,這樣子價格更便宜了。

需要注意的一點就是,拆、裝螺絲的時候,千萬要小力一點,慢慢的轉,不然會因為螺絲起子太細的關係,會斷掉!

05 ACER Swift 5 SF514-52T 拆機 更換 SSD 螺絲起子

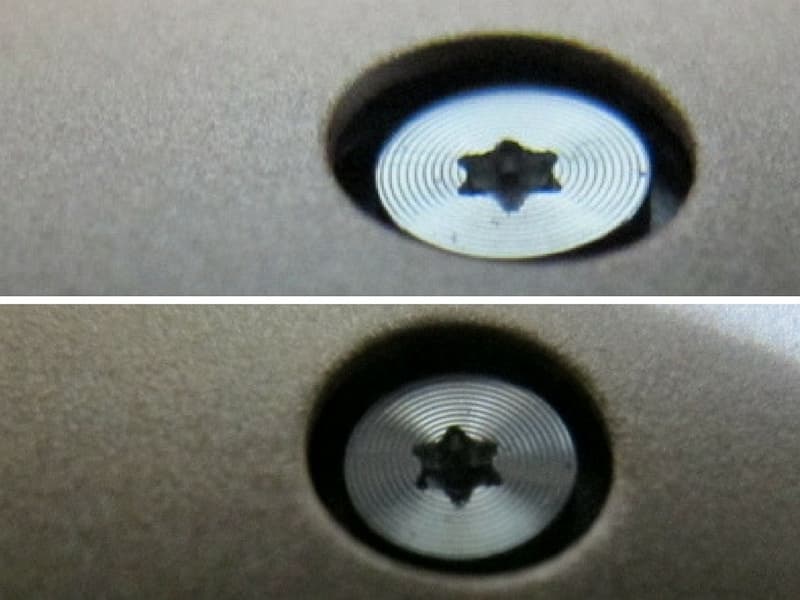

T5螺絲外觀

04 ACER Swift 5 SF514-52T 拆機 更換 SSD T5螺絲

如何拆機呢

首先要先拆掉背蓋

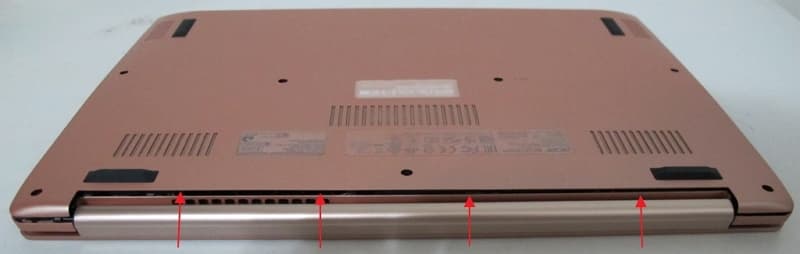

最好先從軸承這一面拆,再往左右兩側繼續拆,最後再拆頂端那一面。

06 ACER Swift 5 SF514-52T 拆機 更換 SSD 拆背蓋

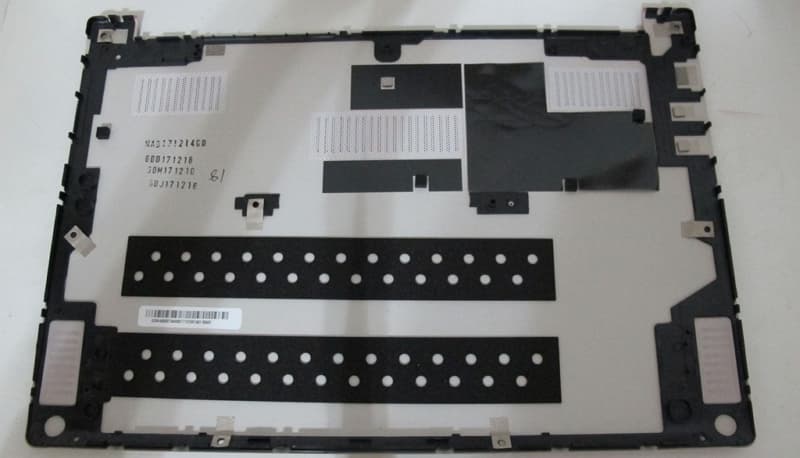

背蓋

背蓋貼了需多絕緣膠帶、墊高片與導電貼片,在散熱孔與喇叭孔也貼上濾網。

07 ACER Swift 5 SF514-52T 拆機 更換 SSD 背蓋內面照

ACER Swift 5 主機板

裡面看起來沒有太複雜的線差來插去的,所以要升級 SSD 應該很容易才對。

08 ACER Swift 5 SF514-52T 拆機 更換 SSD 主機板

零件特寫

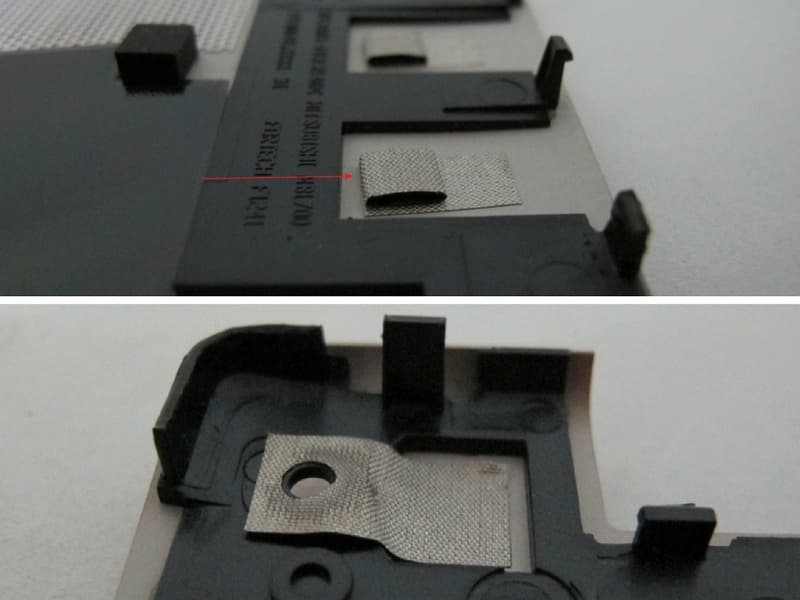

背蓋特寫

可以看到整個背蓋當中,貼了很多導電泡棉墊高片。

09 ACER Swift 5 SF514-52T 拆機 更換 SSD 泡棉墊高片

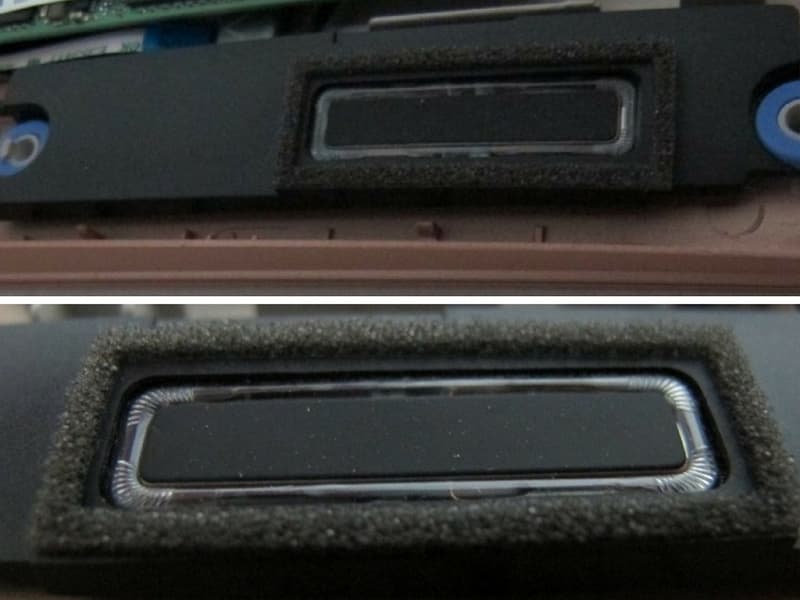

喇叭照

在筆電的左右兩邊,分別放了一個喇叭。

10 ACER Swift 5 SF514-52T 更換 SSD 喇叭

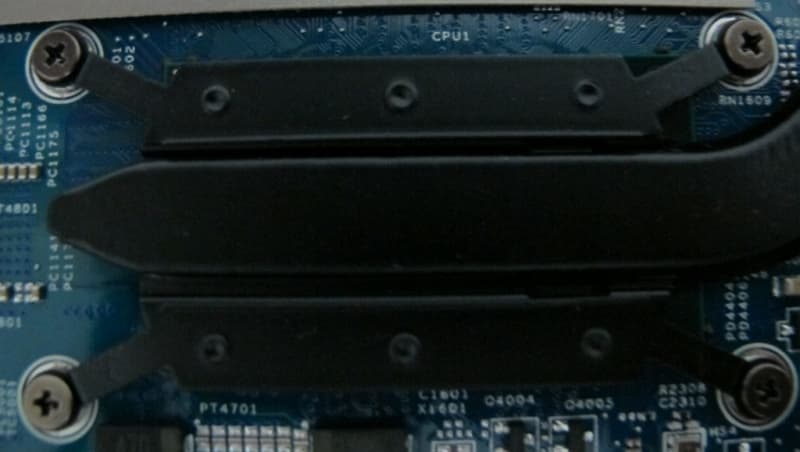

CPU散熱片

我是沒有嘗試拆掉 CPU 散熱片,怕把整台筆電搞壞了。

11 ACER Swift 5 SF514-52T 更換 SSD CPU散熱片

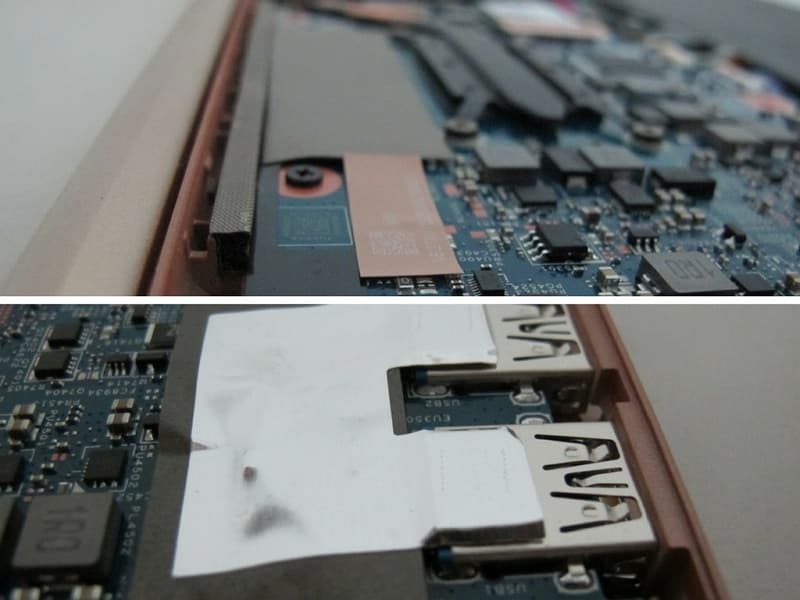

軸承與USB

軸承有貼一條導電泡棉, USB 的插座也貼了導電貼片。

12 ACER Swift 5 SF514-52T 更換 SSD 軸承 USB

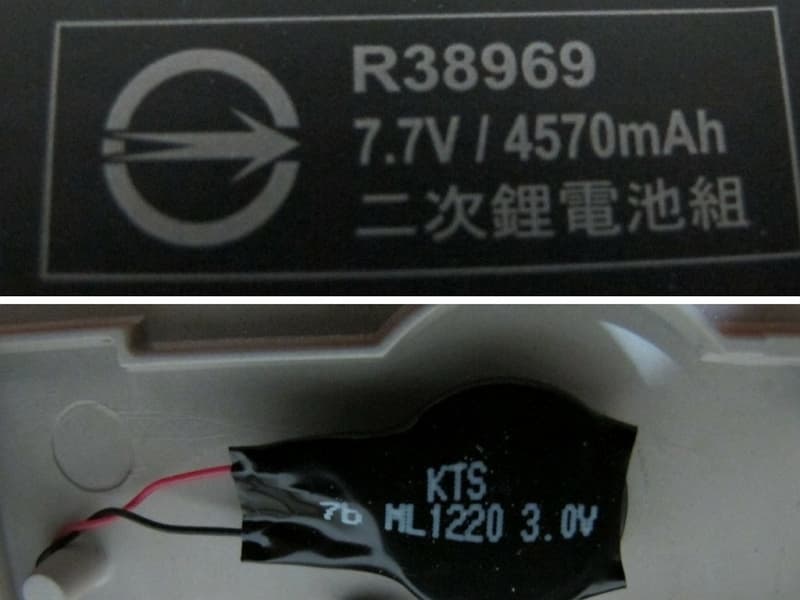

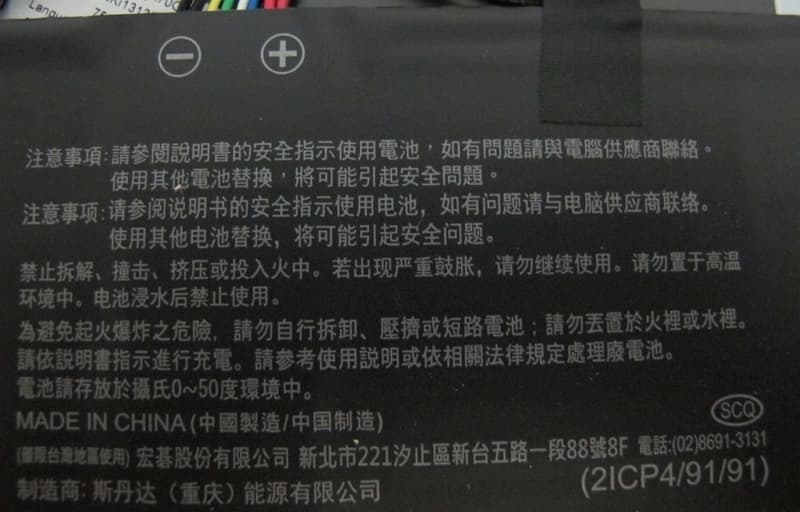

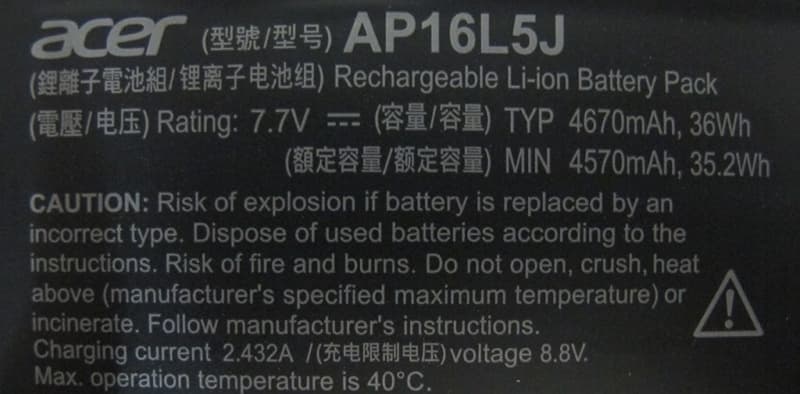

電池

  • 電池規格: R38969, 7.7V / 4570mAh, 二次鋰電池組
  • 水銀電池: 7b KTS ML1220 3.0V
  • 鋰電池組型號: Acer AP16L5J
    • 充電電流: 2.432 A
    • 充電電壓: 8.8 V
    • 最大工作溫度: 40 度 C
  • 製造地區: 中國
13 ACER Swift 5 SF514-52T 鋰電池 水銀電池
15 ACER Swift 5 SF514-52T 鋰電池 製造商
14 ACER Swift 5 SF514-52T 更換 SSD 鋰電池 規格

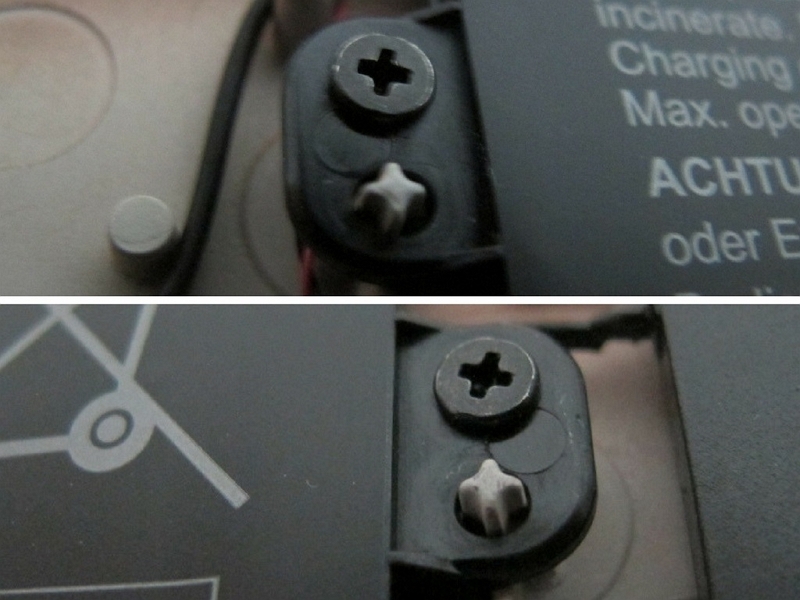

鋰電池座右兩邊的固定座

16 ACER Swift 5 SF514-52T 更換 SSD 鋰電池固定孔

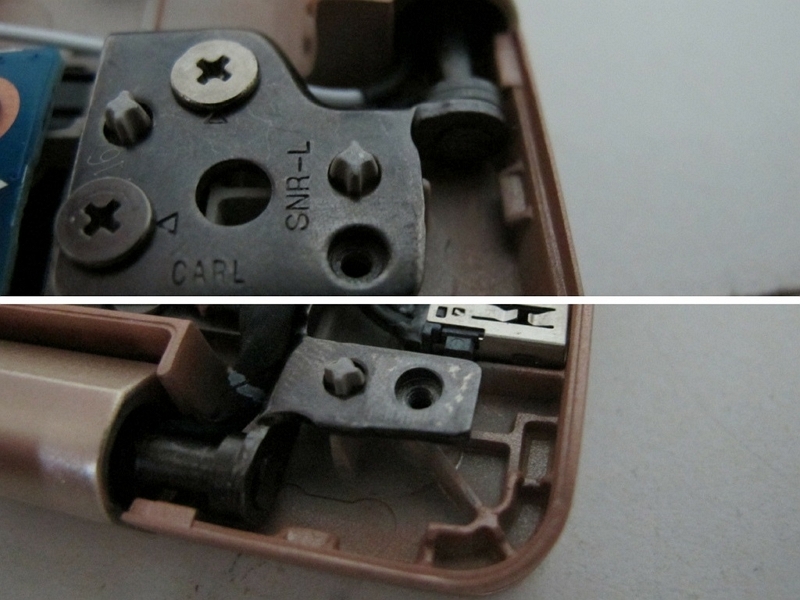

軸承左右兩邊的固定座

17 ACER Swift 5 SF514-52T 更換 SSD 軸承固定座

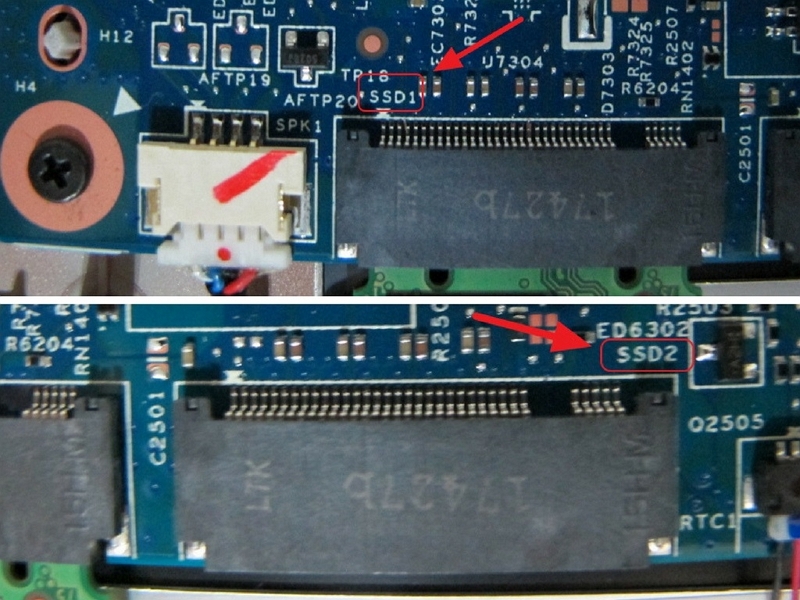

兩個 SATA M.2 SSD 插槽

Acer Swift 5 出廠時,只會安裝一顆 M.2 SATA SSD ,但是當你拆掉背蓋後,可以看到主機板上面是設計兩個 M.2 SSD 插槽。假使要升級硬碟的話,不要買到 PCIe nvme M.2 SSD。

18 ACER Swift 5 SF514-52T 更換 SSD 雙硬碟 M.2

預裝的 M.2 SATA SSD

  • 製造商:Micron
  • 製造商編號:MTFDDAV512TBN-1AR1ZABYY
  • Drive Interface : SATA 6.0 Gb/s
  • Drive Form Factor : M.2 2280 (80mm x 22mm)
  • Drive Density : 512GB
  • NAND Flash Type : TLC
  • Sector Size : 512 byte
  • Extended Firmware Features : Non-Encrypted
  • Mean Time To Failure : 1.5 million hours
  • Endurance : 240TB (Drive Lifetime , Total Bytes Written)
  • Power Consumption :
    • Device Sleep Typical: 2mw
    • Idle Average : 55 mw
    • Active Average : 70 mw
    • Active Maximum(128KB transfer) : 4,000 mw
  • Drive Performance:
    • Sequential read (128KB transfer) : 530 MB/s
    • Sequential write (128KB transfer) : 500 MB/s
    • Random read (4KB transfer) : 92,000 IOPS
    • Random write (4KB transfer) : 83,000 IOPS
    • READ latency (TYP) : 85us
    • WRITE latency (TYP) : 40 us

假使跟其他 2.5吋 SATA SSD MX500 vs BX500 作效能對比的話,Micron 官方提供的效能數據看起來還真的不錯。

19 ACER Swift 5 SF514-52T SATA 3 M.2 2280 SSD

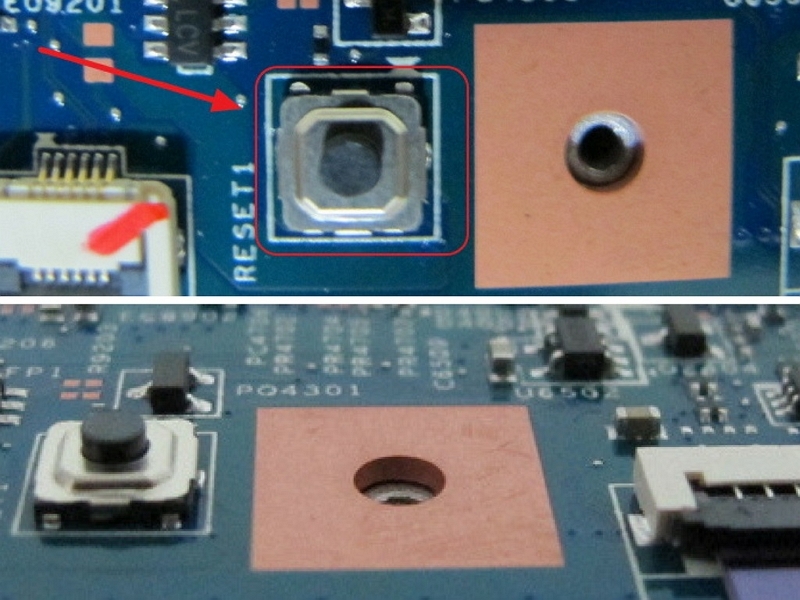

電池重置按鈕

假使發現是電池異常的時候,就要做電池重置的動作才能正常開機。不需要拆掉背蓋,把筆電翻到背面後,就可以在中間區域,看到一個小小的孔,旁邊有一個小符號,拿尖尖的東西插下去,就可以按到下圖的重置按鈕了。

20 ACER Swift 5 SF514-52T 電池重置按鈕
